ventilspiel

[abakadriver]

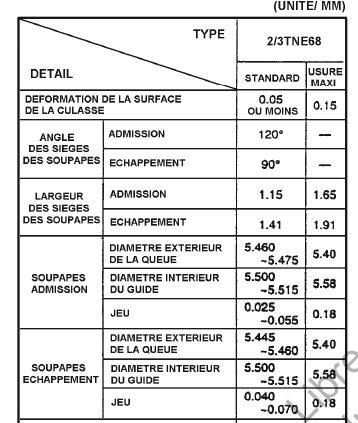

jeu ist das Ventilspiel ?


Möchte wenns wärmer wird die Ventile angehen. Wie ist das Spiel im Handbuch ( jeu ) fand ich die vorstehende Tabelle. 0,025-0,055 also 25-55 Tausendstel mm, ist das nicht zu eng beim Auslass dito 0,040-0,070mm. An den Krads und Mopeds liegt das Spiel im Zehntelbereich. Hat von euch jemand so feine Fühlerleeren. Oder mach ich was mit dem Komma falsch ?

Gruß Martin

[guidolenz123]

Rechts daneben steht 0.18 "usure maxi" (Ventilspiel ?? (usure maxi = Maximalverschleiß)) in (s.o.) in der Tabelle mm.
Scheint also wirkl. so "eng" zu sein.... bis eben max. 0,18mm , falls das auch wirkl. das max. Ventilspiel meint.

[rolf.g3]

moin,

... in jedem Falle ist äußerste Vorsicht geboten. Auch ich möchte beim M-GO ( Yanmar ) die Ventiele einstellen.
Da ein gewisses Ventielspiel, welches bei Kaltem Motor ( 20°c ) eingestellt wird, die Dehnung des Ventiels bei Betriebstemperatur ausgleichen soll, halte ich das Spiel im Tausendstelbereich für zu wenig. Ist der Einstellwert zu gering schließt das Ventiel nicht mehr richtig und verbrennt, ( Heiße Auspuffgase strömen am Auslassventiel vorbei, das Ventiel nimmt die Hitze auf und gibt sie wieder an den Ventielsitz ab sobald es geschlossen ist. Schließt das Ventiel nicht vollständig kann die Hitze nicht abgegeben werden und verbleibt im Ventiel. Auspuffgase erzielen Temperaturen von 1400 bis 2000°c, die Schmelztemperatur von Stahl liegt bei etwa 1536°c ) was einem massiven Motorschaden entspricht.

Wenn jemand die Korrekten Werte für den Yanmar - Motor kennt bitte um Antwort. Ist es sicher das die Wertetabelle ( sO ) korrekt ist bitte auch Antworten.

Danke

gruß rolf

[abakadriver]

Die Tabelle habe ich aus dem Handbuch des Yanmar Motors rausgeschnitten.

Gruß Martin

[macbloke]

Also ich bin mir da unsicher wie die wohl zu lesen ist.

Das kleinste ventilspiel was mir unter gekommen ist sind 0,15mm oder von mir aus noch 0,145mm.
Geläufige Maaße sind 0,2-0,3mm und es gibt sogar Motoren da ist 0,7-0,8mm Ventilspiel das soll.

mail doch mal die Yanmar Imorteure für Deutschland an. Dann bekommst Du die richtige Angabe.

Denn was für einen Sinn macht es, 0,04 bis 0,07 einzustellen und die Verschleißgrenze ist aber bei 0,18? Das ist unlogisch.

Logischer wäre zum Beispiel: 0,18mm +/- 0,04 bis 0,07.
Aber selbst das ist nicht ganz logisch. Fürt eine Abweichung gibt man ja nicht einen gespreizten Bereich an...

Logisch oder?

Seltsame Angabe, da muss man dazuschreiben wie die zu verstehen ist.

[abakadriver]

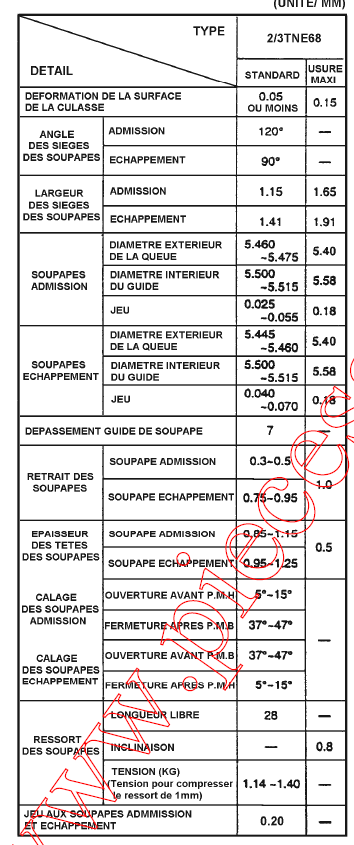

Kucken wir noch mal ans beim ersten mal unterschlagene Ende der Tabelle, ganz unten unter den Stempel

ventile 2.PNG (62.08 KiB) 6472 mal betrachtet

und finden das jeu aux soupapes admission et echappement 0,20mm , so jetzt ists richtig, 2 Zehntel Ein und Auslass das ist es wohl gewesen. Oben ist wohl ein anderes Spiel gemeint.

Gruß Martin

[Fuddschi]

Und ich Dachte immer, das Ventilspiel wird nur beim Kubota- Motor eingestellt

[macbloke]

JA. Das hättest Du uns nicht verheimlichen sollen.

Unten steht auch deutlich Spiel vom Einlass und Auslass Ventil.

Oben das sind die Maasse vom Einlass und Auslass Ventil. Da bezieht sich das "Jeu" Spiel auf die Toleranz der Absolutmasse.

Aber sooo gut bin ich denn auch nicht in französisch, fand es aber immerhin etwas zu vage dahingeknallt.... Unten das ist eindeutig.

[abakadriver]

Mein JDM hört sich gerade im Standgas etwa so an wie ein alter Hanomag. Manchmal springen erfahrene Bauarbeiter raptusartig auf die Seite wenn ich in anlasse vermutlich denken sie da kommt von hinten ein Man Kipper oder so, deswegen dachte ich vielleicht wird das durch die Ventile etwas zivilisierter.

Gruß Martin

[rolf.g3]

moin,

Ja, o,2-0,2... Das sind Werte mit denen man arbeiten kann
...und immer schön auf OT stellen...

Habt Dank all jene die dem gallischen mächtig sind und dem unwissenden Volke beiseite stehet!

gruß rolf
