Einbauplatz Heckkamera am Aixam D-Truck Van

[Mack]

Vor etwas 3 Wochen hätte ich fast einen Radfahrer unterm Auto gehabt.
Nieselregen, duster, der Radfahrer auf Gehsteig, auch schön dunkel gekleidet, beste Voraussetzungen um unterm Aixam zu landen.
Weil die Sicht nach hinten eh eingeschränkt ist, ich weiß, das dunkel gekleidete Leute gern im dunkeln gern über falsche Plätze flanieren, fahre ich so, das ne Schildkröte sicher schneller ist.
Es ist nichts passiert.
Der machte Zeichen, ich darauf ausgestiegen und realisiert das der Radfahrer ein Kind war.
Zeit für Aufklärung, hab ihn auf den Fahrersitz gesetzt und bin dann hinters Auto und hab dem genähert, er hat mich nicht gesehen.

Vor einer Woche hab ich Ihn wieder gesehen, knallgelbe Bommelmütze auf dem Kopf
Konnte Ihn also überzeugen wie suizidal dunkele Kleidung bei Dunkelheit wirken.

Mein Entschluss ist hinten wird eine Rückfahrkamera angebait, wer den D-Truck Van kennt, weiß das besser ist.
Nach einigen suchen, hab ich die Weitwinkel Kamera von Carmedien gefunden.
Sicher sind die äußeren Winkel verzerrt, wichtig ist, das man Bewegungen erkennt und reagieren kann.

Nur wo am besten einbauen??

[Hasenauto]

Meine kleine 25€ Kamera habe ich mit einem zusätzlichen Winkel ans Vordach/ den Regenabweiser über den Hecktüren gemacht. Trotz dieser Perspektive von oben stimmen die ins Display eingeblendeten Begrenzungslinien gut zur Fahrzeugbreite - man muss auch mal Glück haben...


. Bei dieser Billigkamera ist aber ein zusätzlicher Rückfahrscheinwerfer (habe ich an der rechten Tür unten, nicht im Bild) nötig - den hatte ich schon vorher dran.

[Mack]

Danke Dir.
Hab wohl ne falsche Vorstellung wie "Wuchtig" so eine Kamera daherkommt
Gehe morgen messen ob der etwa 2.5cm Würfel da drunter passt (hab die Maße gerade erst entdeckt, war mehr auf die 180 Grad Erfassung fixiert)

[HerrToeff]

Warum nicht ins Heckfenster, wie Meta das gemacht hatte?

[Mack]

Warum nicht ins Heckfenster, wie Meta das gemacht hatte?

Hab ich nicht gesehen.........
Geklebt??

[Fichte]

Warum nicht ins Heckfenster, wie Meta das gemacht hatte?

Hab ich nicht gesehen.........
Geklebt??

Siehe hier:

viewtopic.php?f=1&t=5912&p=51517&hilit= ... era#p51517


Wenn ein Fleißbienchen möchtest, dann bebildere Deinen Einbau/Anschluss an die Elektrik und ich nehm es bei den Anleitungen auf…

[Fichte]

Ergänzung: Hier noch - von Hasenauto - eine Bebilderung des Einbaus des Mikroschalters für die ergänzende Leitung zur Rückfahrkamera/Rückfahrlicht:

viewtopic.php?f=9&t=5325&p=44163&hilit= ... era#p44163

Mein Truck ist von der 2. Generation, aber vielleicht hilft dir beim Rückfahrlichteinbau (hab ich nämlich auch als eine meiner ersten Neubesitzer-Amtshandlungen gemacht) meine Erfahrung trotzdem - zwischen den Generationen sind ja viele Sachen gleich geblieben.

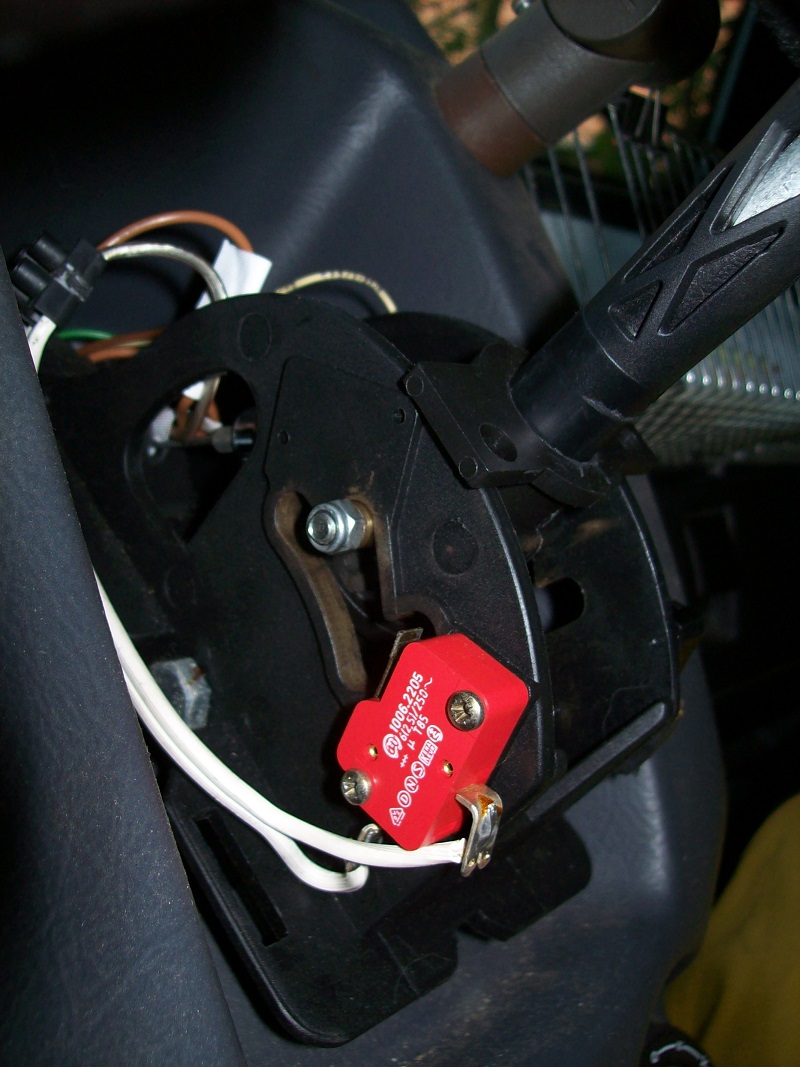

Also: (wie schon gesagt BEI MEINEM) lässt sich die Ledermanschette um den Ganghebel mit einiger Gewalt nach oben abziehen (sie endet unten in einem 4x eingeclipsten Plastikrahmen) und es werden zwei Mikrotaster (hier schwarz) sichtbar, die ins Cockpit melden, ob der Vor- oder Rückwärtsgang eingelegt ist - sie werden direkt von dem Stift im Hebel betätigt, der auch das einrasten in den krummen Langlöchern übernimmt.


Ich habe auf der gegenüberliegenden Seite des unteren, für rückwärts zuständigen Schalters einen (hier roten) baugleichen Mikrotaster eingebaut und schalte damit mein selbst angebautes Rückfahrlicht.


Die Spannung habe ich mir von "Dauerplus" geholt. Der Tastereinbau war überraschend einfach, da es sich um ein weitverbreitetes Standartmodell handelt, das ich in meiner Schalterwühlkiste gleich in 2 Varianten gefunden habe und AUCH EIN SOLCHER EINBAU VORGESEHEN ZU SEIN SCHEINT, da es auf dieser Seite des Ganghebels schon einen angespritzten Sockel und die nötigen passenen Bohrungen gab. Im später erhaltenen Schaltplan ist auch ein (optionales?) Rückfahrlicht eingezeichnet, aber da habe ich Zweifel, ob das für deinen Trucki übertragbar ist, da es schon bei meiner Generation mehrere Tacho und Cockpitvarianten gibt. Die meiste Arbeit war das Kabelverlegen nach hinten und du solltest dir überlegen, ob nicht auch eine Rückfahrkamera in Frage kommt. Ich habe mir eine ganz billige (unter 30€, soweit ich mich erinnere, ebay) später noch eingebaut und möchte sie nicht mehr missen UND DAFÜR MUSSTE ICH DANN DEN GLEICHEN KABELWEG NOCHMAL NEHMEN und wieder am Rückfahrlicht rumfummeln, da idR die Rückfahrkameras über dieses angesteuert werden.
