das was du da gebaut hast gefällt mir, sieht sehr ordentlich aus
beschreib mal bitte was das für Filterelemente sind, woher, etc.... und was das für Relais Links daneben sind.
Also, das sind normale Papierfilter, die einfach ausgetauscht werden, den Vorfilterbehälter aus Aluminium kann man im Gut sortierten KFZ-Teile Laden kaufen, kostet ungefähr 40 Euro, aber meinen hatte ich auf dem Schrotti erstanden
Der Vorfilter ist einer für Mann P 707 - Papierfilter, den man natürlich viele male auswaschen bzw. Reinigen kann. Das Relais neben dem Filter ist das Vorglührelais, das vorher an der Stirnwand im Motorraum befestigt war. Der Original-Hauptfilter ist ein Mann P 33, den sollte man mit einer 8 mm Schraube und Mutter an den Rahmen befestigen, ebenso den Vorfilter mit diesen 8mm Schrauben. So, nun zum Bau des Rahmens:

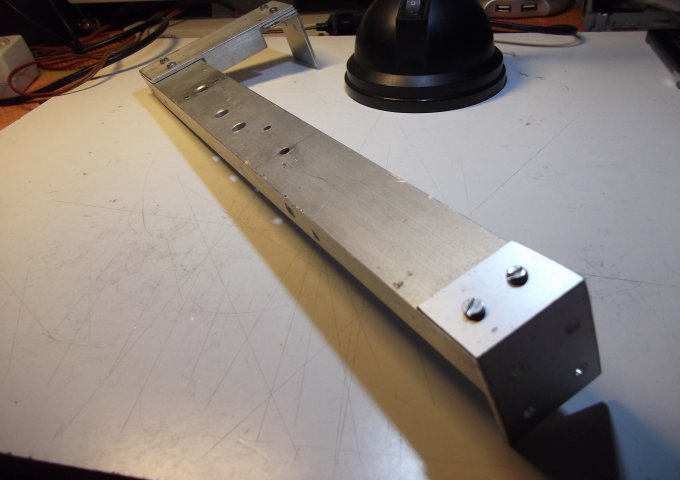

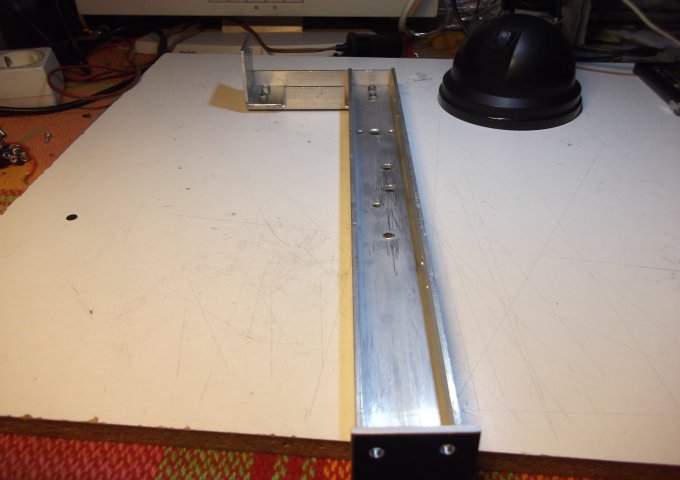

1. Aluprofil 40x40 mm, mindestens 4 mm Stark, (meine sind 5 mm) ungefähr 30 bis 40 cm lang, entweder im Baumarkt oder auf dem Schrotti ( meine sind vom Schrotti).
2. Winkel aus Aluminium auch 40x40 mm für die Befestigung an der Stirnwand im Motorraum(habe ich ebenfalls vom Schrotti).
3. 2 Abstandshalteblöcke aus Hartholz (meine sind auch aus Aluminium vom Schrotti),am besten noch Lackiert gegen Feuchtigkeit , auch 40x 40x40 ( Höhe, Breite mal Tiefe) an die Stirnwand im Motorraum befestigen, können aus je 2 6 mm Schrauben mit Muttern befestigt werden.
4. Dieselleitungen 8 mm Durchfluss-Querschnitt, aus Lösemittelfestem Gummi, am besten in 2 Meter länge, (man weiss nie, wieviel man braucht), Schellen für die befestigungen der Leitungen (alles aus dem KFZ-Zubehör-Laden).
Viel Spaß am Basteln
