Suche den Belegungsplan für den Sicherungskasten vom JDM

[JDM Fahrer]

Ich suche den Belegungsplan für unseren JDM Abaca.Habe da die Tage mal drüber geschaut und feststellen müssen,Da hat einer gedacht Viel hilft viel.
Da ist fast alles mit 20A oder sogar mit 30A abgesichert. Bei dem Kabelquerschnitt nicht wirklich richtig wie ich finde.

Um jetzt mal den Sicherungskasten in den Urzustand zu bringen brauche ich einen Belegungsplan für den Sicherungskasten.War hier im Forum schon am suchen und auch im WWW aber Fündig bin ich nicht geworden.

Betriebsanleitung haben wir nicht. Gab es beim Gebraucht kauf micht mehr"Schade" die würde mir jetzt sicher Helfen.
Somit bin ich nun auf eure Hilfe angewiesen vielleicht hat ja einer von euch so einen Belegungsplan für den Sicherungskasten vom JDM Abaca.

[guidolenz123]

Schick doch Mitglied abakadriver eine PN. Der kennt sich afaik aus.

[macbloke]

Wenn du nix findest melde dich nochmal ob es interessant ist ein Schaltplan für ein anderes Fahrzeug zum vergleich zu bekommen, mit den angegebenen Sicherungen also deren Stärke. DAnn such ich mal, hab da irgendwas für einen neueren Aixam und irgendeinen Ligier auch.

[guidolenz123]

Hier vom Ligier Ambra..vlt hilft es..











Habe das bloß so mal aus dem Netz gezogen..habe nix anderes

[macbloke]

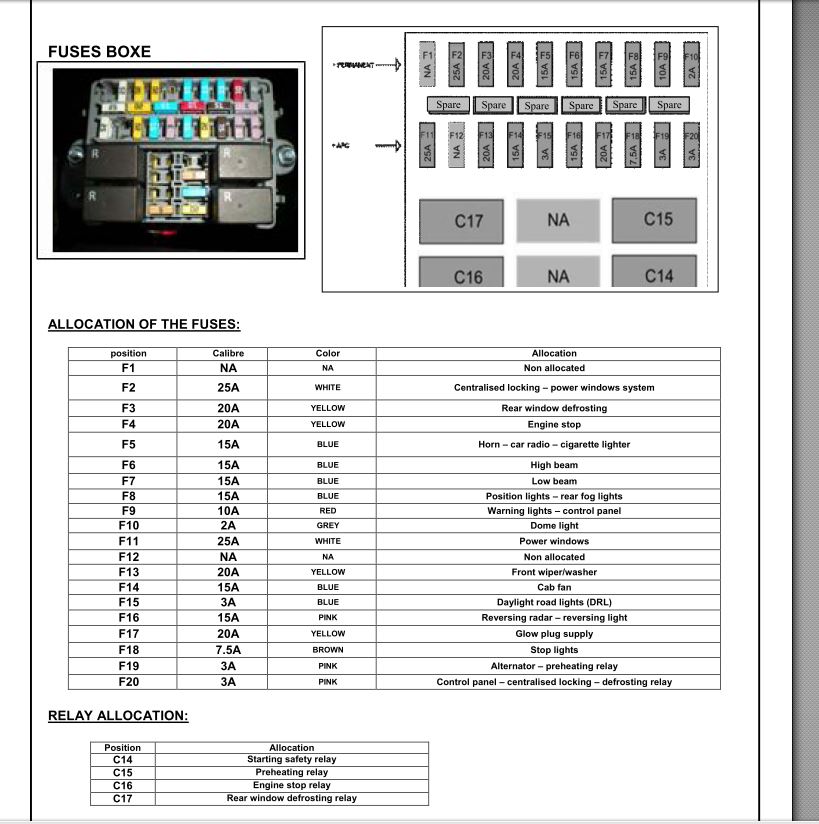

Elektrik-Sicherungskasten 2.jpg (119.25 KiB) 6164 mal betrachtet

Sicherungen

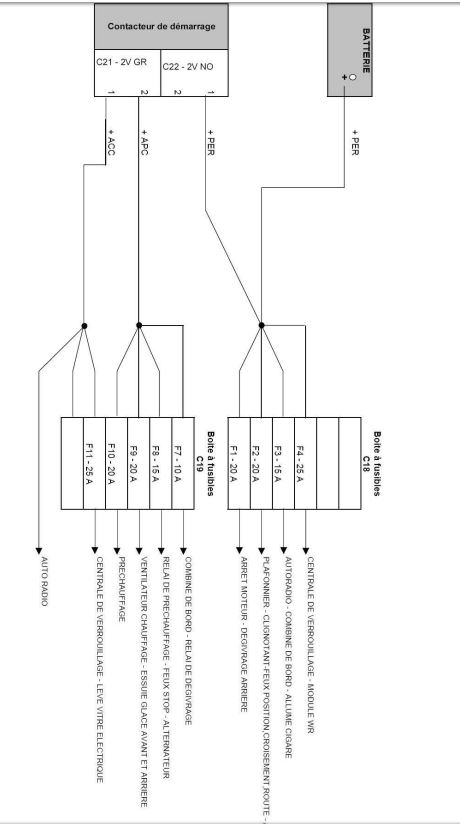

Elektrik Sicherungen


[Fuddschi]

Was soll bitteschön, das F 19 "Wechselstromgenerator Vorwärmerelais" tun ?

[guidolenz123]

Was soll bitteschön, das F 19 "Wechselstromgenerator Vorwärmerelais" tun ?

Ggf interessant bei Standheizung ?
Ansonsten dem Namen nach den Wechselstromgenerator vorwärmen... ist doch logisch...

[Fuddschi]

Was soll bitteschön, das F 19 "Wechselstromgenerator Vorwärmerelais" tun ?

Ggf interessant bei Standheizung ?
Ansonsten dem Namen nach den Wechselstromgenerator vorwärmen... ist doch logisch...

Ich wusste garnicht, daß zuerst der Generator vorgewärmt werden muss, um Strom zu Erzeugen

[guidolenz123]

Was soll bitteschön, das F 19 "Wechselstromgenerator Vorwärmerelais" tun ?

Ggf interessant bei Standheizung ?
Ansonsten dem Namen nach den Wechselstromgenerator vorwärmen... ist doch logisch...

Ich wusste garnicht, daß zuerst der Generator vorgewärmt werden muss, um Strom zu Erzeugen

Genauso wie die großen Windräder einen Motor haben der sie starten läßt...die drehen sonst nicht, wenn sie mal stillstanden---in echt.

[JDM Fahrer]

Puh Prima Danke
So werde ich Herr Über die Elektrik. Das ist ja mehr als ich erwartet habe!!!! Supi!!!! großes Lob an euch!!!!
So dann werde ich mal alle Sicherungen Entfernen und dann neu Stecken. Nicht das noch der Feuerteufel in den Kabelbaum kommt.Also noch mal Herzlichen Dank für sooooooo Viel Info !!!!

[macbloke]

Ich hab auch dazu gelernt....

In meinem sind die Sichunrungen auch überwiegend 10 20 und 30A, mit einer kleinen 7A.

Liegt halt ne ganze Menge zeugs jeweils auf einer Sicherung...
