Eigenbau Laderegelung

[a-aus-k]

moin zusammen,
die org. (alte) lademimik vom ligier ( lichtmaschine sitzt zwischen dem block und dem anlasserkranz) scheint ja desöfteren auszufallen.
deshalb habe ich mir hierfür eine eigene laderegelung konstruiert!
es werden paar elektonische bauteile plus kühlkörper im wert von 15,- benötigt.
ist seit 6 wochen bei mir verbaut und funktioniert!
einzigster nachteil: recht groß (20x10x5cm)
bei interesse maile ich das schaltbild gerne zu
grüße
andy

[macbloke]

Hmmm... das könnte auch für alle anderen Interessant sein... fall sdie originale mal kaputt geht, oder dergleichen.

Hast Du noch weitere Informationen:

Bezugsquelle
Bauanweisung?

Prima.

[a-aus-k]

bitte schön

laderegelung.pdf

(206.05 KiB) 664-mal heruntergeladen

[Fuddschi]

Man kann prinzipiell auch einen Solarregler nehmen, der Einstellbar ist, nur muss dieser eine hohe Stromstärke verkraften können

[a-aus-k]

schick doch mal nen link, zu dem einstellbaren regler.
bin gespannt, ob du einen findest, der mit 36 Volt Wechselspannung am eingang klarkommt
meiner war "gratis", da die Bauteile eh rumlagen.
"im Prinzip" könnte man auch ne richtige lima einbauen. die geht immer!
oder sich gleich ein echtes Auto zulegen

andy

[Niko]

[Niko]

das ganze in sauber gezeichnet,
leserlich beschriftet,
dann noch eine liste was man braucht,
und rein damit in Reparaturanleitungen

[Fuddschi]

schick doch mal nen link, zu dem einstellbaren regler.
bin gespannt, ob du einen findest, der mit 36 Volt Wechselspannung am eingang klarkommt
meiner war "gratis", da die Bauteile eh rumlagen.
"im Prinzip" könnte man auch ne richtige lima einbauen. die geht immer!
oder sich gleich ein echtes Auto zulegen

andy

Hier: http://www.lima-shop.de/site/product_in ... ystem.html

[Fuddschi]

Aber ich würde solche Experimente nicht machen, ich würde eine Lichtmaschine auf dem Schrotti nehmen, der in einem Daihatsu Dienst tat

[a-aus-k]

@nico: was heisst hier, nochmal sauber zeichnen und beschriften?!??!!?
glaub als, es geht los!

@fuddschi: brüll, totlach...hast du eigentlich ne ahnung, wo du dein D+, und die Df (feldwicklung) anschliessen willst?
- die gibt es hier bei unserm lima-typ nämlich gar net!!!!!!!!!
was glaubst du, warum ich mir die arbeit mache, und nen regler entwickle, wenn ich doch ein billiges, falsches bauteil so oooooo einfach kaufen könnte

[Ewald]

Feldgeregelte Drehstromgeneratoren kann man nach diesem Schaltungsbeispiel recht zuverlässig regeln,



Allerdings verfügt dieser einfache Regler über keine Strombegrenzung und auch keine Temperaturkorrektur für die Ladeschlußspannung.

Die bekannten permanterregten Wechselstromgeneratoren aus Leichtfahrzeugen, mit zwei dicken potentialfreien Kabeln vom Stator, erzeugen ungefähr 20 Ampere Konstantstrom und werden mit einer einfachen Thyristor-Crowbar geregelt. Viele unerfahrene blutige Anfänger denken bei solchen Regelmethoden, an derbe Kurzschlüße mit enorm hohen Verlustleistungen. Das funktioniert aber in der Praxis sehr unspektakulär, weil nur eine magnetische Sättigung des Magnetfeldes erzwungen wird, sobald die Ladeschlußspannung erreicht ist. Auch wenn man die Generatorspulen permanent kurzschließt, bleibt der maximale Strom über den möglichen Drehzahlbereich weitgehend konstant, siehe folgendes Beispiel an einen schwächeren Generator.



Leider haben die Techniker beim Leitwert der verwendeten Steckzungen und Flachsteckhülsen nicht mitgedacht, die sind nicht wirklich für 20 Ampere geeignet und glühen deshalb auch regelmäßig aus. Alternativ kann man auch Drehstromregler von stärkeren permanenterrgten Drehstromgeneratoren aus Motorrädern verwenden, wo über eine externe Steckverbindung drei dicke gelbe Kabel zum Regler führen. Verlötet man zwei von den drei Drehstromleitungen mit den Genertorleitungen der Lichtmaschine vom Leichtfahrzeug, dann sind 20 Ampere Dauerstrom eher unbedenklich. Allerdings sollte man solche Regler ausreichen kühlen, beispielsweise am Motorgehäuse oder Getriebe montieren.

[Fuddschi]

@nico: was heisst hier, nochmal sauber zeichnen und beschriften?!??!!?
glaub als, es geht los!

@fuddschi: brüll, totlach...hast du eigentlich ne ahnung, wo du dein D+, und die Df (feldwicklung) anschliessen willst?
- die gibt es hier bei unserm lima-typ nämlich gar net!!!!!!!!!
was glaubst du, warum ich mir die arbeit mache, und nen regler entwickle, wenn ich doch ein billiges, falsches bauteil so oooooo einfach kaufen könnte

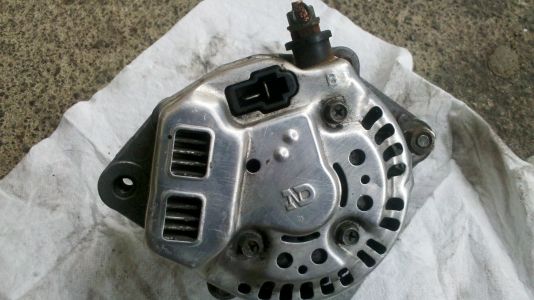

Bei meiner Lichtmaschine schon, ich weiss leider nicht, wie deine ausschaut, daher kann ich mir kein Bild von deiner Idee machen. Es wäre doch sehr hilfreich, wenn du Fotos von deiner Lichtmaschine hier reinstellen würdest

[a-aus-k]

@ Ewald: das mit nem andreren (vom Motorrad) laderegler, hab ich schon probiert.
hielt ca. 3 tage
@ fuddschi: lies mal ganz oben, bitte:.... lichtmaschine sitzt zwischen dem block und dem anlasserkranz....ist also sehr schlecht zu fotografieren!
du kannst dich aber glücklich schätzen, das bei dir eine normale lima verbaut wurde!

[Ewald]

Vermutlich hast Du einen Drehstromregler für max. 3x15 Ampere (aus typischen 12 volt 210 bis max. 300 Watt Lichtmaschinen) erwischt, solche Komponenten sind optimale Alternativen für Leichtkrafträder mit kleineren Dynamos, aber in Deinem Fall leider zu schwach! Auf "dieser Seite" findet man sehr gute Informationen zu verschiedenen Limareglern. Deine skizzierte längsgeregelte Eigenbau Lösung ist leider vom Wirkungsgrad sehr schlecht, für den niedrigen Drehzahlbereich an Dieselmotoren, wäre diese Alternative mit öffnenden Thyristoren ganz gut geeignet. Der Plan weist aber kleine Fehler in der Spannungsregelung auf.



Du musst unbedingt die Sense und Versorgungsleitung "C" über das Zündschloß schalten, damit kein unnötiger Ruhestrom vom Akku fließt. Die alternative Ladekontrolle mit Ausgang "L", kannst Du auch weglassen. Für 20 Ampere Generatorstrom würde ich den Leistungsgleichrichter inkl. der beiden Thyristoren und alle Gate Widerstände bzw. Steuerdioden doppelt ausführen. Bei derart hohen Strömen kannst Du auch auf klassische Ausgleichswiderstände verzichten, da erfüllen schon geringfügig längere Leitungen zu den Leistungshalbleitern den gleichen Zweck. Auch Motoplat hat früher ähnliche Laderegler produziert, wo aber aufgrund von Zweiweggleichrichtung mit Mittelleiter, die Plus-Dioden fehlen.



Je nach maximaler Leerlaufspannung (unbedingt mit Oszi oder True-RMS-Multimeter messen), kannst Du für die Plus Dioden auch kostengünstige Schottky-Doppeldionden vom Typ SR10A0, SR10100, MBR10100 oder ähnliche verwenden, dann veringert sich auch die maximale Flußspannung noch um einige Zehntel Volt, was bei 20 Ampere schon eine Menge ist. Legt man die erwünschte Betriebstemperatur der Leistungshalbleiter auf ca. 60 bis max. 80°C Betriebstemperatur aus, kann man einen guten Wirkungsgrad erreichen, weil die Flußspannung von Silizium mit zunehmender Temperatur sinkt. Betriebstemperaturen von 100°C oder noch mehr, wären langfristig für die Haltbarkeit der Leistungshalbleiter von Nachteil.

Weil aber Dein Einphasiger 250 Watt Dynamo für winterlichen Einsatz trotzdem zu schwach ist, würde ich an Deiner Stelle zusätzlich einen "einfachen Erhaltungslader" verwenden, dann kann nicht mehr viel schief laufen. Außer der kernige Zweizylinder-Selbstzünder zerrüttelt die Starterbatterie frühzeitig, aber damit muß man bei diesen kleinen Rüttelplatten eben leben.
