Ligier JS50 P1 Nebellampenrelais nicht auffindbar

[Tobi]

Hallo,
ich bin kurz vorm Verzweifeln, meine Nebelleuchten vom Ligier JS50, Bj 2015, Phase1 gehen mit dem Hauptlicht an und lassen sich nicht ausschalten. Der Lenkstockschalter ist ok, Ich vermute, das Relais ist defekt ich kann es nur nicht finden. Hat jemand ein Tipp für mich?

[rolf.g3]

ich bin kurz vorm Verzweifeln, meine Nebelleuchten vom Ligier JS50, Bj 2015, Phase1 gehen mit dem Hauptlicht an und lassen sich nicht ausschalten. Der Lenkstockschalter ist ok, Ich vermute, das Relais ist defekt ich kann es nur nicht finden

Nebelleuchten sollten beim Einschalten des Fernlichts ausgehen. Tun sie das ?

Zumeist gibt es einen separaten Schalter um die Nebelleuchten einzuschalten, meist auch einen für die Nebelschlussleuchte. Sollten beide beisammen sein.

gr

[Fichte]

Hey, für all jene, welche mitraten wollen, hier der Lenkstockschalter:

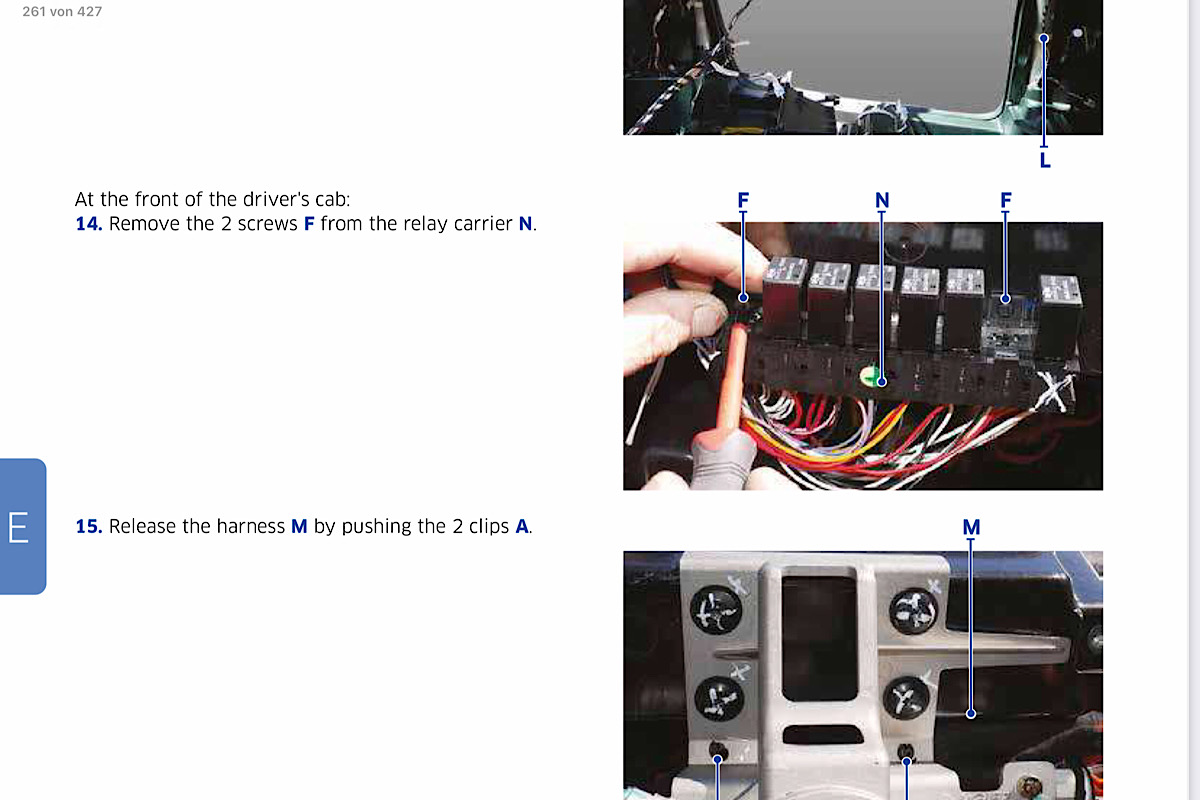

Und im Werkstatthandbuch zum JS50 wird es ab Seite 261 hinsichtlich der Relais interessant.

https://mopedbilnorge.no/wp-content/upl ... NGLISH.pdf


Leidlich und natürlich nicht ersichtlich wird, was und welche Relais in dieser Schiene verbaut worden sind….

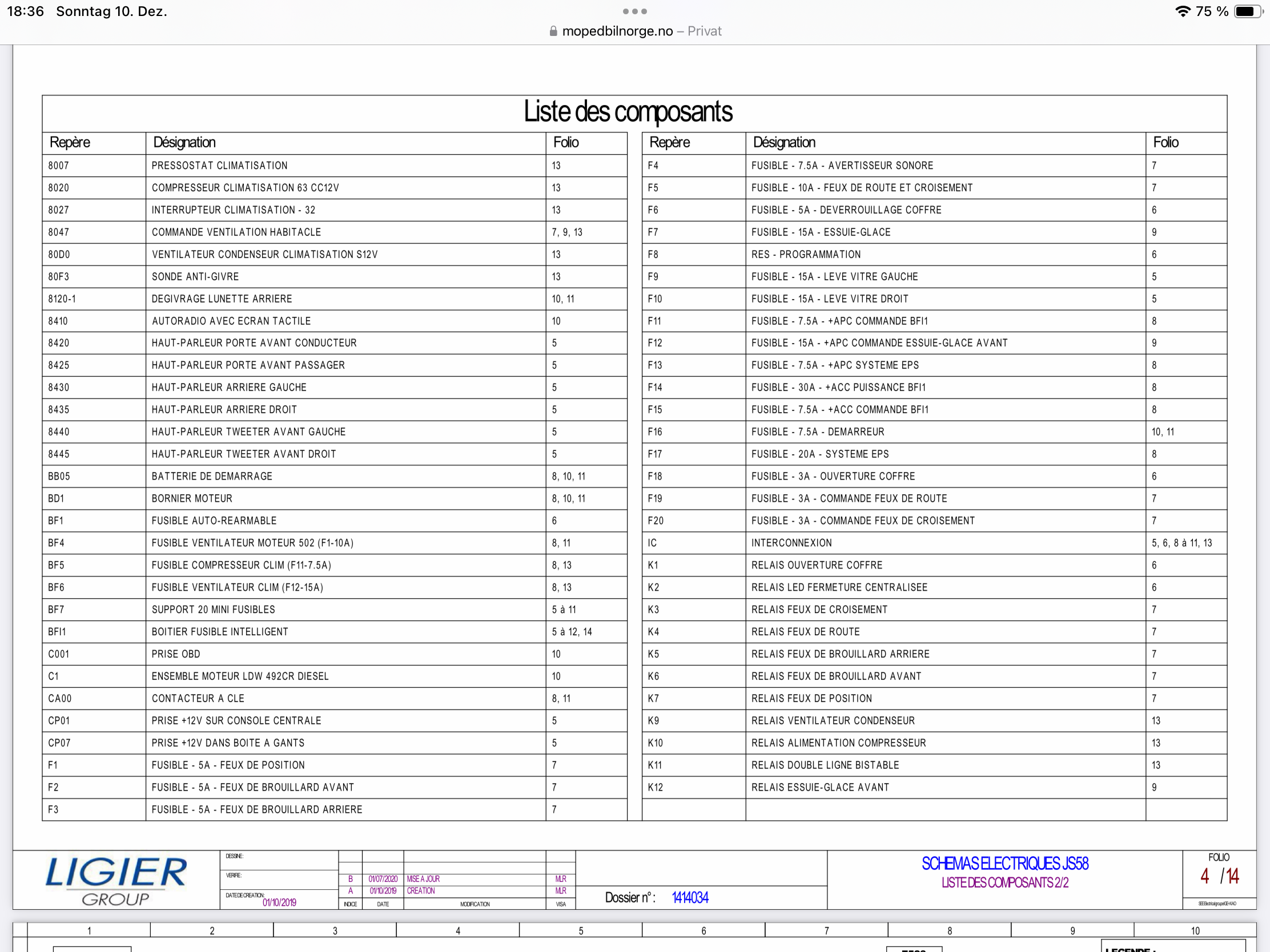

Aber vielleicht hilft die Liste der Komponenten weiter (S. 402) nebst dort nachfolgendem Schemata der Stromkreisläufe:


[Tobi]

Hallo und vielen Dank für die Infos! Nur wo finde ich die Leiste mit den Relais? Im Motorraum? Wenn ja, wo?
Möglicherweise habe ich Tomaten vor den Augen. Laut Schaltplan sollte es das K6 sein.
Vielen Dank

[Fichte]

Ich bin aus der Bedienungsanleitung auch nicht schlau geworden, wo sich diese Relaisleiste befinden soll. Für den Motorraum wären es mir zu viele Relais, welche ausreichend Nässegeschützt werden müssen. Ich meine, in der Nähe vom Sicherungskasten/Handschuhfach…. Aber reine Vermutung…

Wenn Du es findest, dann bitte posten, dann nehme ich es bei den Reparaturanleitungen mit auf….

[Tobi]

Hallo,
ich habe das Handschuhfach ausgebaut, leider bisher nichts gefunden.
Folgende Infos zur weiteren Fehlerbeschreibung:
- Der Lenkstockschalter ist neu und funktioniert einwandfrei. (beim alten ging das Standlicht nachts plötzlich von selbst an)
- Die Nebellampen gehen mit dem Abblendlicht an und mit dem Fernlicht nicht aus.
- Am Lenkstockschalter funktionieren die Kontrollleuchten im Cockpit einwandfrei, nur leider gehen die beiden vorderen Nebellampen nicht aus. Die Nebelschlussleuchte funktioniert einwandfrei und lassen sich ein- und ausschalten.
Für mich sieht es nach dem Relais aus, nur wo ist es versteckt?
Viele Grüße

[TupperOli]

schaue mal auf der Fahrerseite im Innenraum links versetzt unterhalb des Lenkrads... ich glaube da sitzen unter der Teppichverkleidung auch noch Relais oder Sicherungen

[L.AZ]

Hallo
Leider habe ich bei meinem J50L nun ein ähnliches Problem…wo hast du deine Relais gefunden ?
Lenkrad Abdeckung war leider kein Erfolg, Handschuh Fach möchte ich nur ausbauen wenn unbedingt nötig…
