Fehlersuche Fernlicht MC-1

[Windy-MC1]

Hallo,
da es wenig Hilfe bei Elektrikfehlern gibt, will ich hiermit etwas gegensteuern.

Soweit ich festgestellt habe, bekommt das Abblendlicht seine Spannung sofort, ohne Sicherung, nur durch drehen am Blinkerhebel.
Dabei wird ein weißer zweipoliger Schieber im Hebelhehäuse verschoben und stellt Kontakt her. (Bild weiter unten)

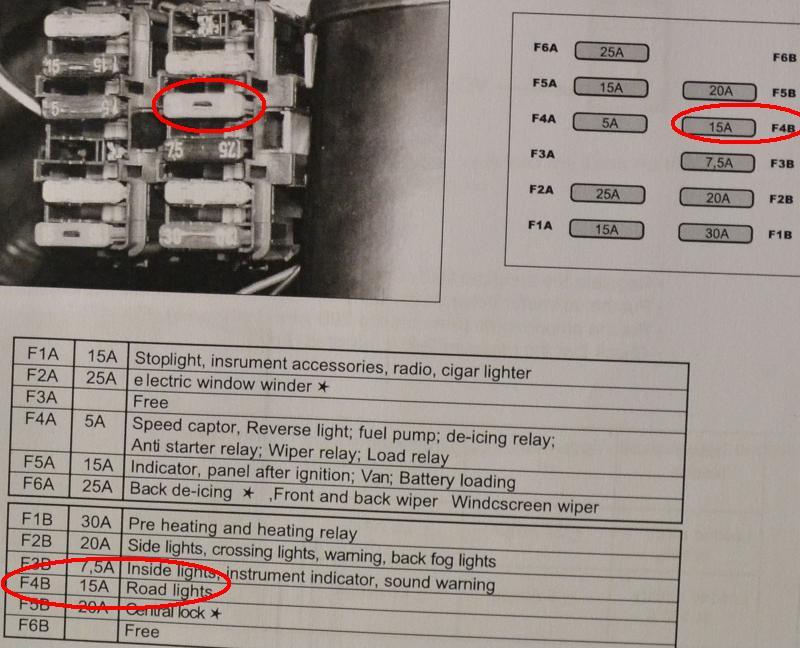

Das Fernlich bekommt seine Spannung über die 15A Sicherung F4B

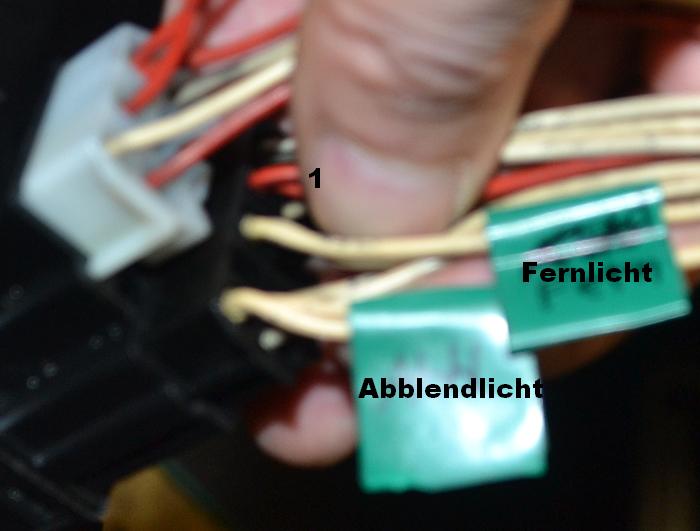

Das rote Kabel geht dann hoch zum Blinkerhebel und wird dort über den schwarzen Stecker eingespeist. Mit 1 markiert.
Wo Fern und Abblendlicht rauskommen ist auch zu sehen.


Zum besseren Verständniss hab ich auch den Blinkerlenkstock zerlegt .....

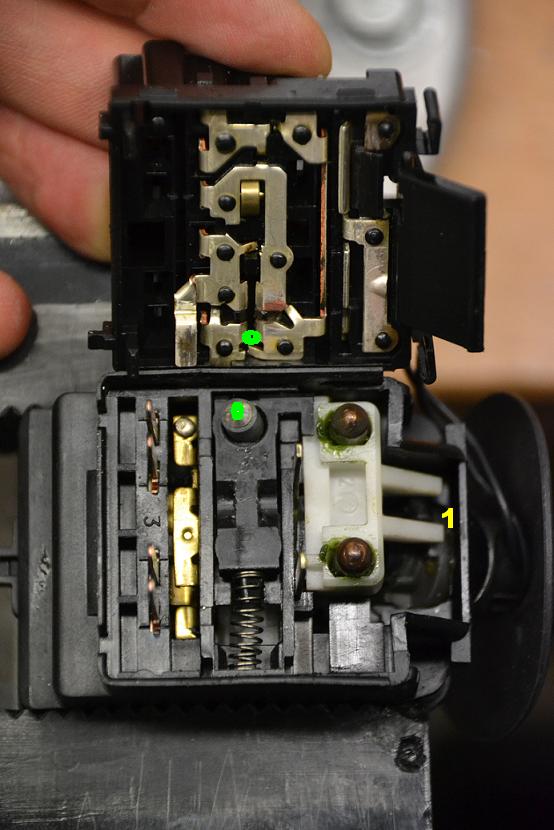

Hier die Position fürs Abblendlicht und auch der weiße Schieber rechts (mit der 1) in Pos. Standlicht

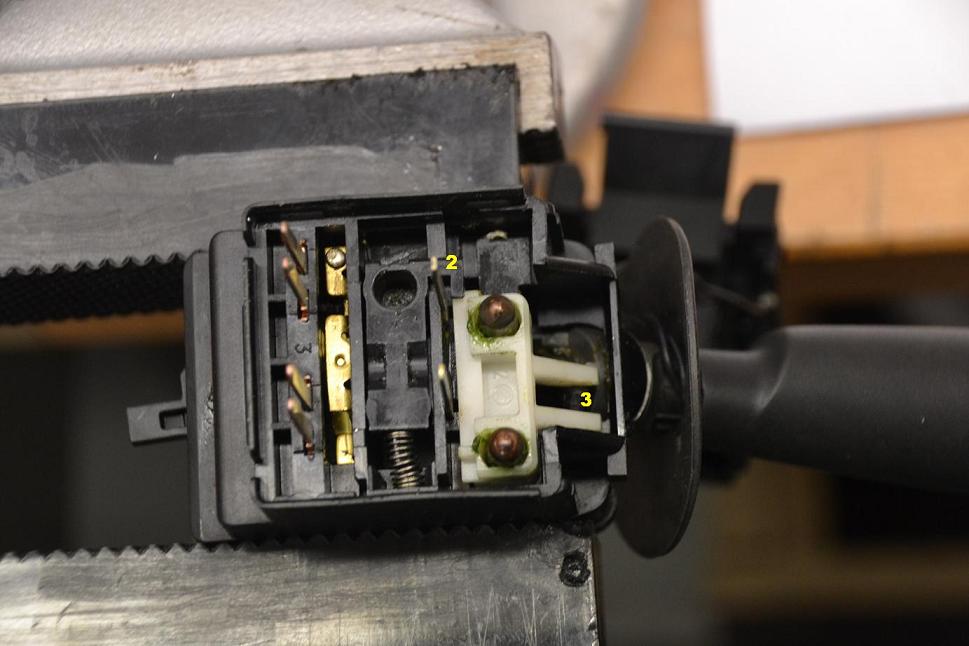

Das Fernlicht rastet nur (mit 2 markiert) ein wenn der weiße Schieber weiter gedreht (Pos 3) wird.
Vorher ist dieser Platz durch den weißen Schieber blockiert.


Übrigens, die weißen spannungsführenden Kabel an den Scheinwerfern und auch an anderen Stellen, haben aufgedruckte Nummern (z.B. 43 B oder 44B), damit lässt sich das Kabel leichter im Auto verfolgen.


Ich hoffe es hilft ein wenig.

Gruß
Michael

[rolf.g3]

moin,

Ja, lustig: Hatte von meinem Nova auch schonmal den Lenkstockschalter ausgebaut und zerlegt, bei mir allerdings flogen Federgespannte Teile sorglos durch die Gegend. War recht nett die ganzen Brocken wieder einzusammeln ... mein Hund meinte, das sei ein trefflich Spiel und spielte mit... mit dem Alten auf allen 4ren durch´s Wohnzimmer toben, gaaanz prima

Warum hattest Du das gemacht ? Hatte Dein Licht keinen Strom ? ... oder einfach so zum Spaß mal zerlegt ?

Soweit ich festgestellt habe, bekommt das Abblendlicht seine Spannung sofort, ohne Sicherung,

Sicher ? Vlt ist die Sicherung F2B dafür zuständig ? Ungesicherte Leitungen gibt es im Fahrzeug eigentlich nicht ... vlt aber doch ?

Schöner Beitrag ! Mein ungeliebtes Steckenpferd ist die KFZ-Elektrik. Die blödeste und drögste Arbeit im und am Auto ... lieber die Karre 2 Stunden aussaugen als eine Sicherung ersetzen... nur läuft die Karre eben ohne die Sicherung nicht, aber mit dem Dreck
Verrückte Welt

gruß rolf

[Windy-MC1]

servus rolf,

Warum hattest Du das gemacht ? Hatte Dein Licht keinen Strom ? ... oder einfach so zum Spaß mal zerlegt ?

Anfangs hatte ich Fern-Stand- und Abblendlicht. Dann nur noch Standlicht+Abblendlicht und schließlich flackerdes Abblendlicht links und nur noch ein Standlicht rechts. Alles innerhalb drei Tagen
Aber um alles zu Verstehen hab ich mich durchgemessen und die Fehler lokalisiert. Die durchgebrannte F4B Sicherung musste ja einen Grund haben. Aus Spaß mach ich sowas nicht und auch ich hab zuerst die falsche Seite mit den Federn aufgemacht . Der Zusammenbau ist eine Art Therapie

Soweit ich festgestellt habe, bekommt das Abblendlicht seine Spannung sofort, ohne Sicherung,

Sicher ? Vlt ist die Sicherung F2B dafür zuständig ? Ungesicherte Leitungen gibt es im Fahrzeug eigentlich nicht ... vlt aber doch ?
gruß rolf

Sicher ? Nein, daher schrieb ich "Soweit ich festgestellt habe Ich werde das noch checken und dann natürlich korrigieren. Die Bezeichnungen der F2B Sicherung fand ich nicht passend hierfür.

Schöner Beitrag ! Mein ungeliebtes Steckenpferd ist die KFZ-Elektrik. Die blödeste und drögste Arbeit im und am Auto ... lieber die Karre 2 Stunden aussaugen als eine Sicherung ersetzen... nur läuft die Karre eben ohne die Sicherung nicht, aber mit dem Dreck
Verrückte Welt

gruß rolf

Danke
und Gruß
Michael

[Windy-MC1]

Hallo,
wie ich festgestellt habe, ist die Editierfunktion eine Beitrags zeitlich begrenzt.

Heute hab ich natürlich nachprüfen wollen, ob meine Aussage bezüglich der Spannungsversorung Abblendlicht ohne Sicherung falsch war und Rolf Recht hat.

...und..
Rolf hat Recht ! Das Abblendlicht ist über die F2B Sicherung abgesichert.

Es tut mir Leid, dass ich es einfach so geschrieben hab ohne genaue Kontrolle.

Gruß
Michael

@Rolf
Danke

[rolf.g3]

moin,

Es tut mir Leid, dass ich es einfach so geschrieben hab ohne genaue Kontrolle.

Ach, vergiss das mal. Alles gut ... Was wäre die Welt wenn sich Leute keinen Fauxpas mehr erlauben dürften... LAAAAANGWEILIG !!!!!!!!!!!
Es freut mich das ich mit meiner Vermutung richtig lag, wäre ich falsch gewesen wär´s auch kein Beinbruch...

wie ich festgestellt habe, ist die Editierfunktion eine Beitrags zeitlich begrenzt.

Ja, das hat Sicherheitsaspekte als Hintergrund
Solltest Du dennoch mal den dringenden Wunsch verspüren einen Beitrag zu editieren, so kann das ein Mod oder Admin gerne für Dich erledigen.

gruß rolf
