Aixam 500.4 Handbremshebel-Platte auf und unter Tunnel

[nde2hxl]

liebe gestresste Handbremsbenutzer. Den Aixam habe ich für wenig Geld vor ein paar Monaten gekauft. Entsprechend musste und muss noch viel gemacht werden. So zB die Handbremse, die gar nicht ging.

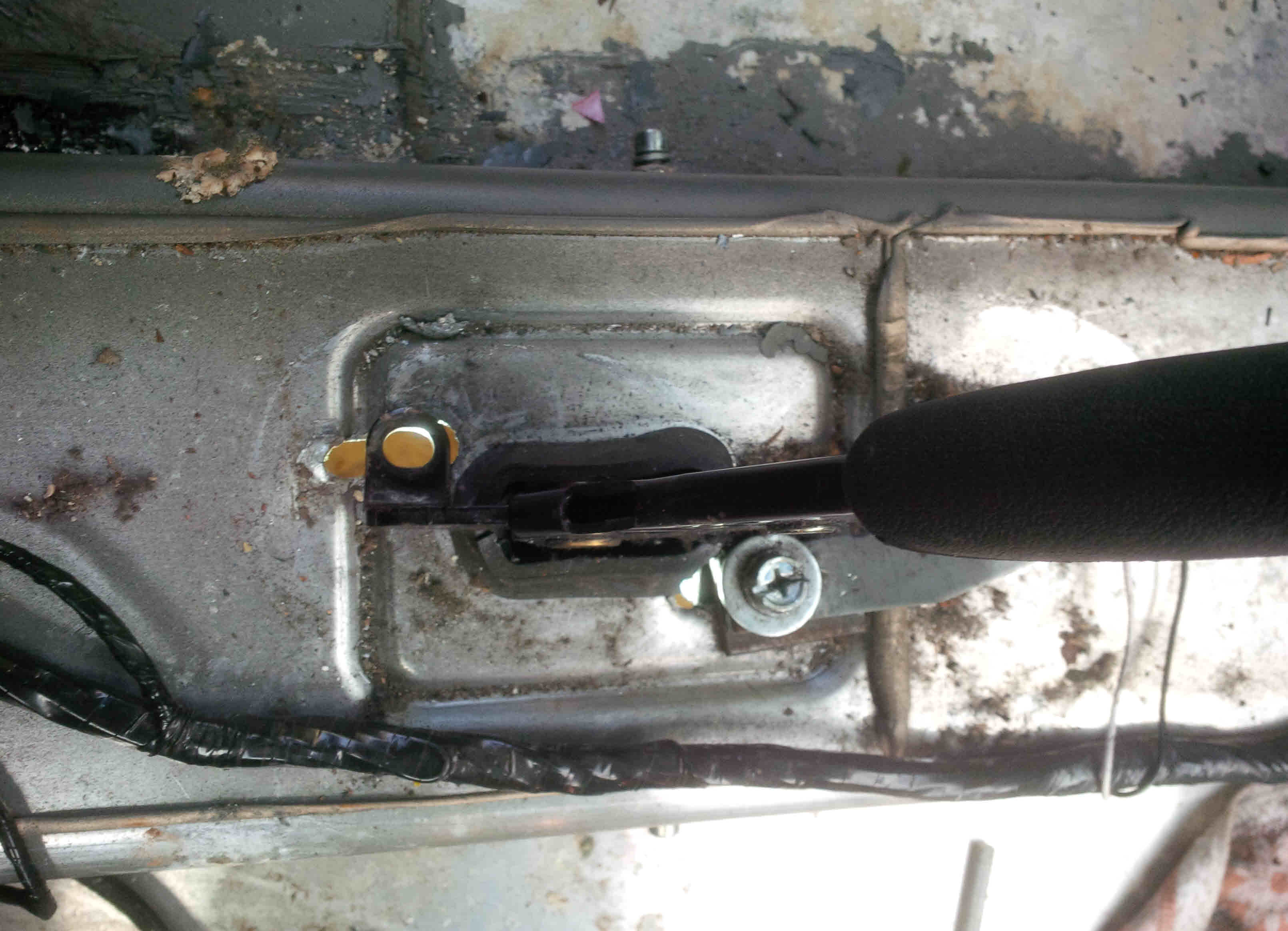

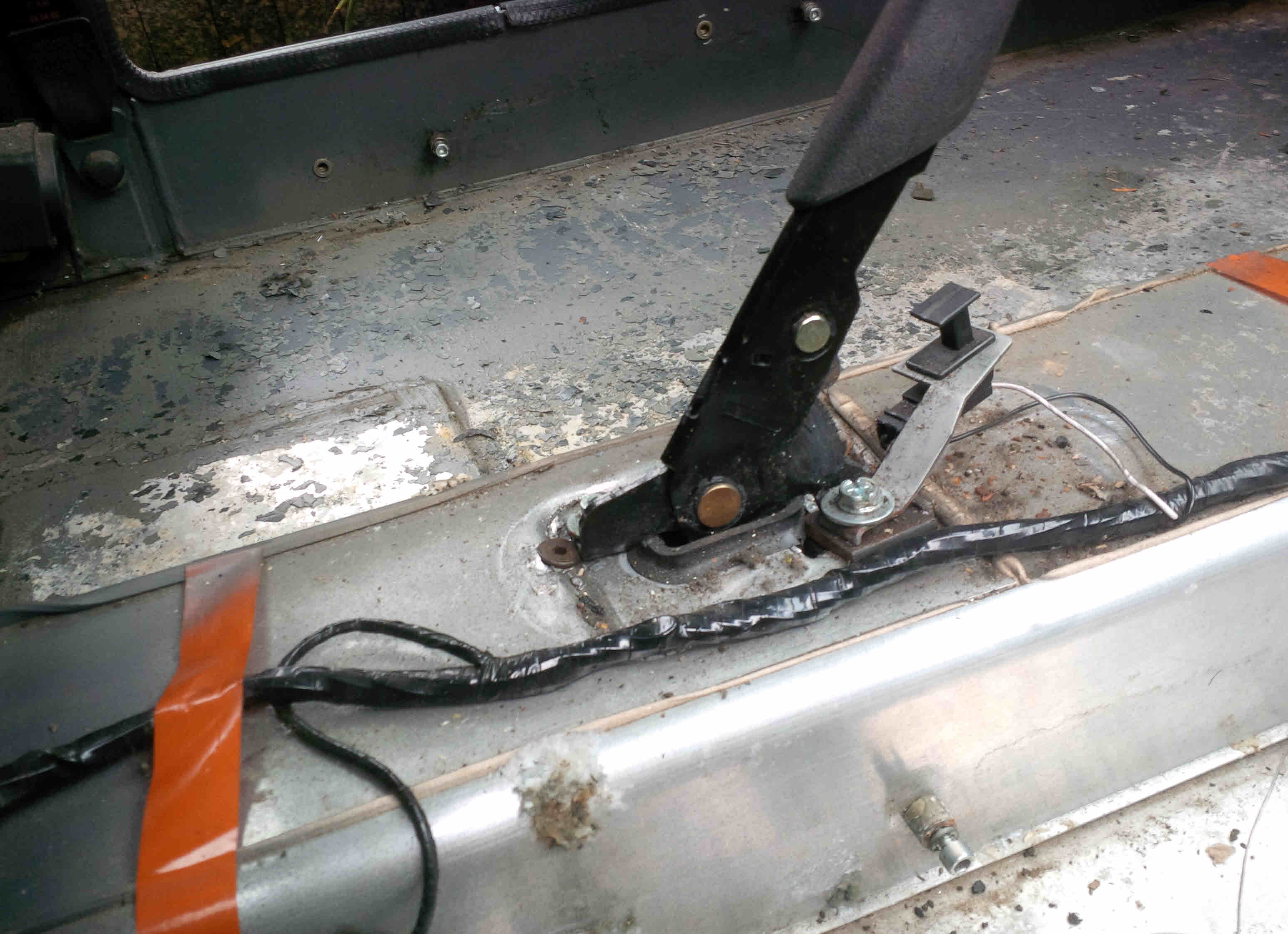

Hinten war alles festgerostet. Nun denn, egal, jetzt ist hinten alles okay. Nur das Handbremshebel-Loch im Tunnel ist ausgeschlagen.

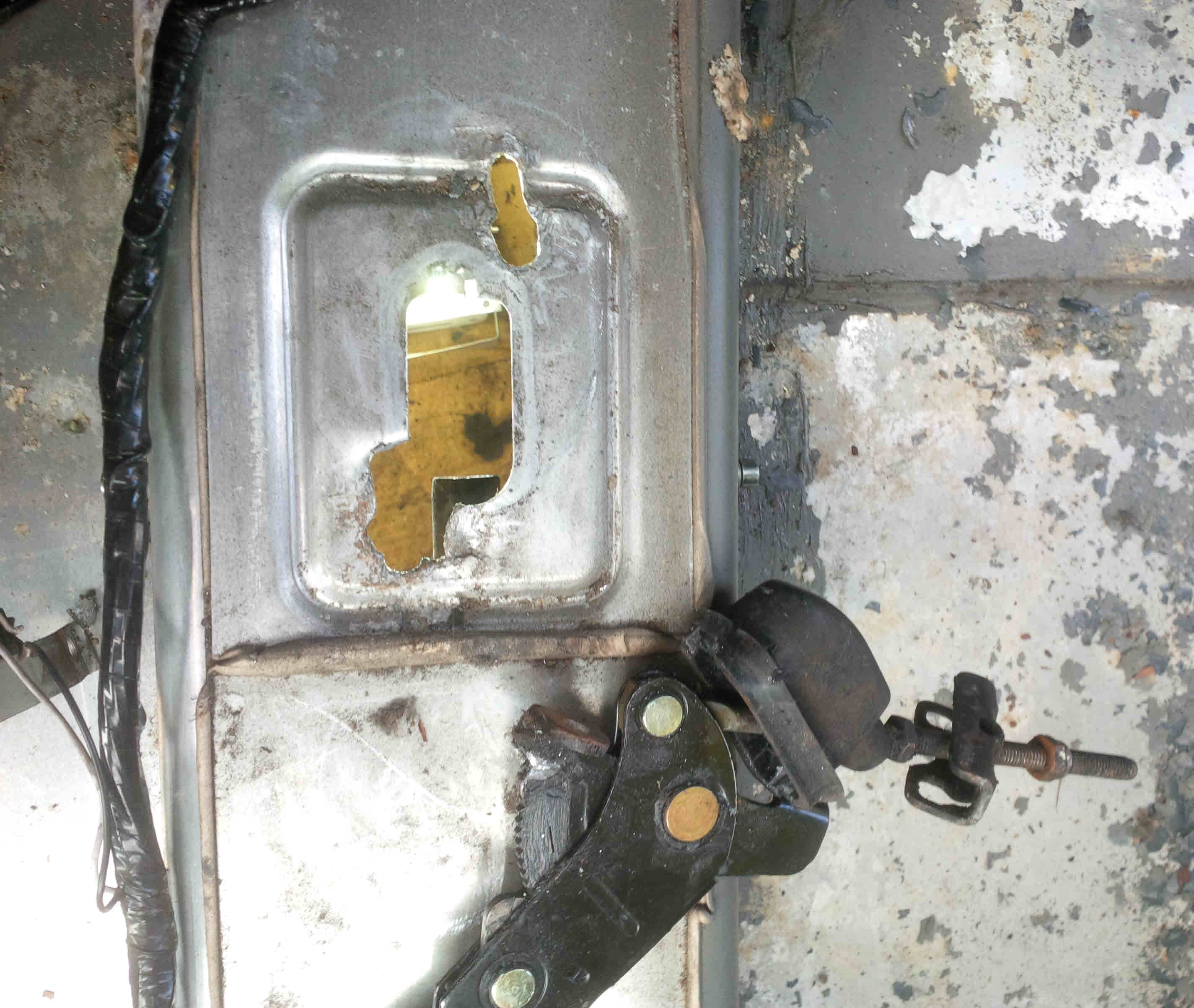

Der ausgeschlagene Tunnel

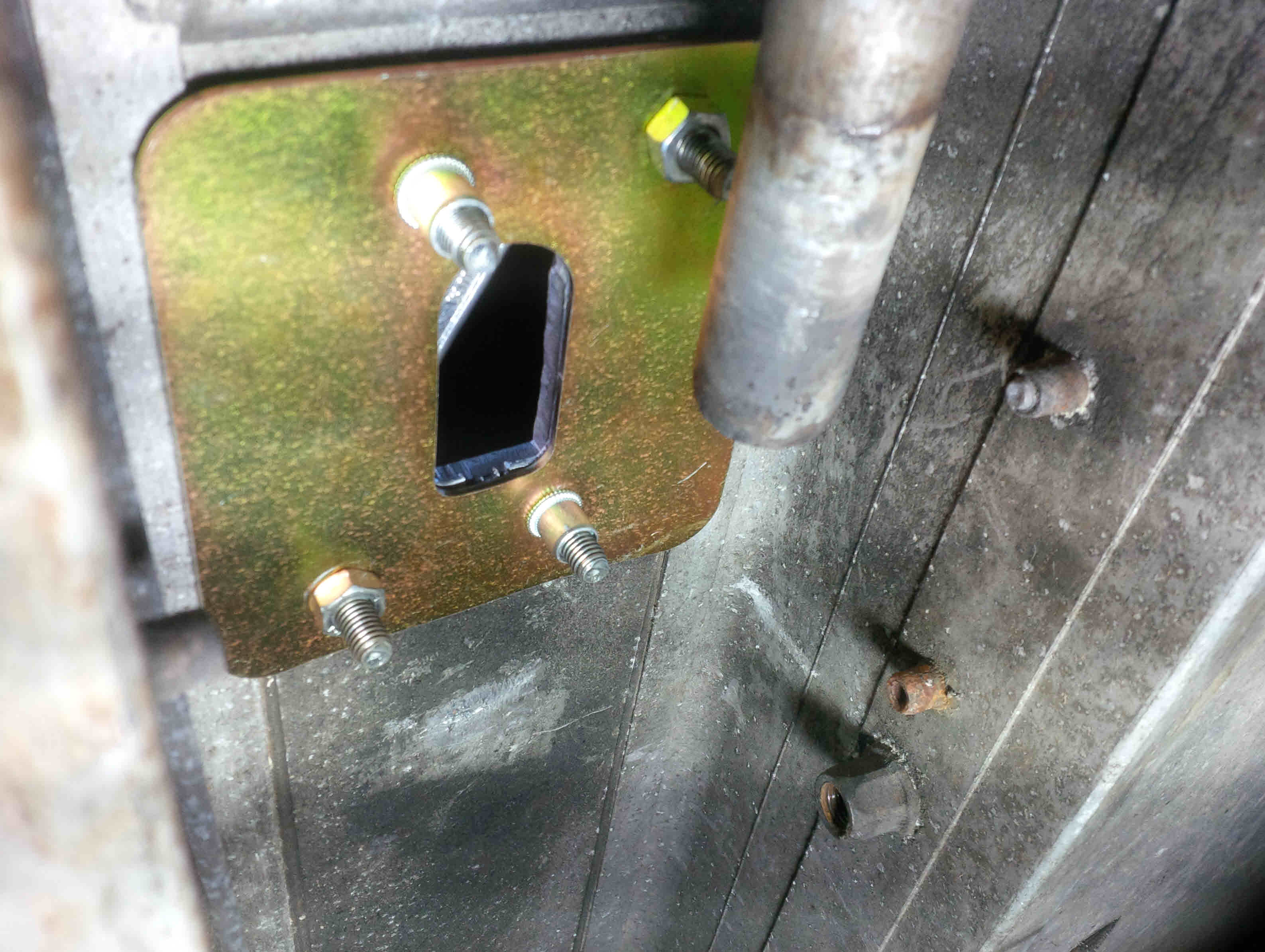

Habe mir für 4,50EUR das Verstärkungsblech gekauft, welches man von unten im Tunnel montiert. Vorher besser Endtopf mit seinem Rohr abschrauben. Jetzt ist Platz.

Allerdings vorweg: Nur ein Blech ist viel zu wenig. Da muss noch eins her, eins oben und eins unten, sandwich quasi.

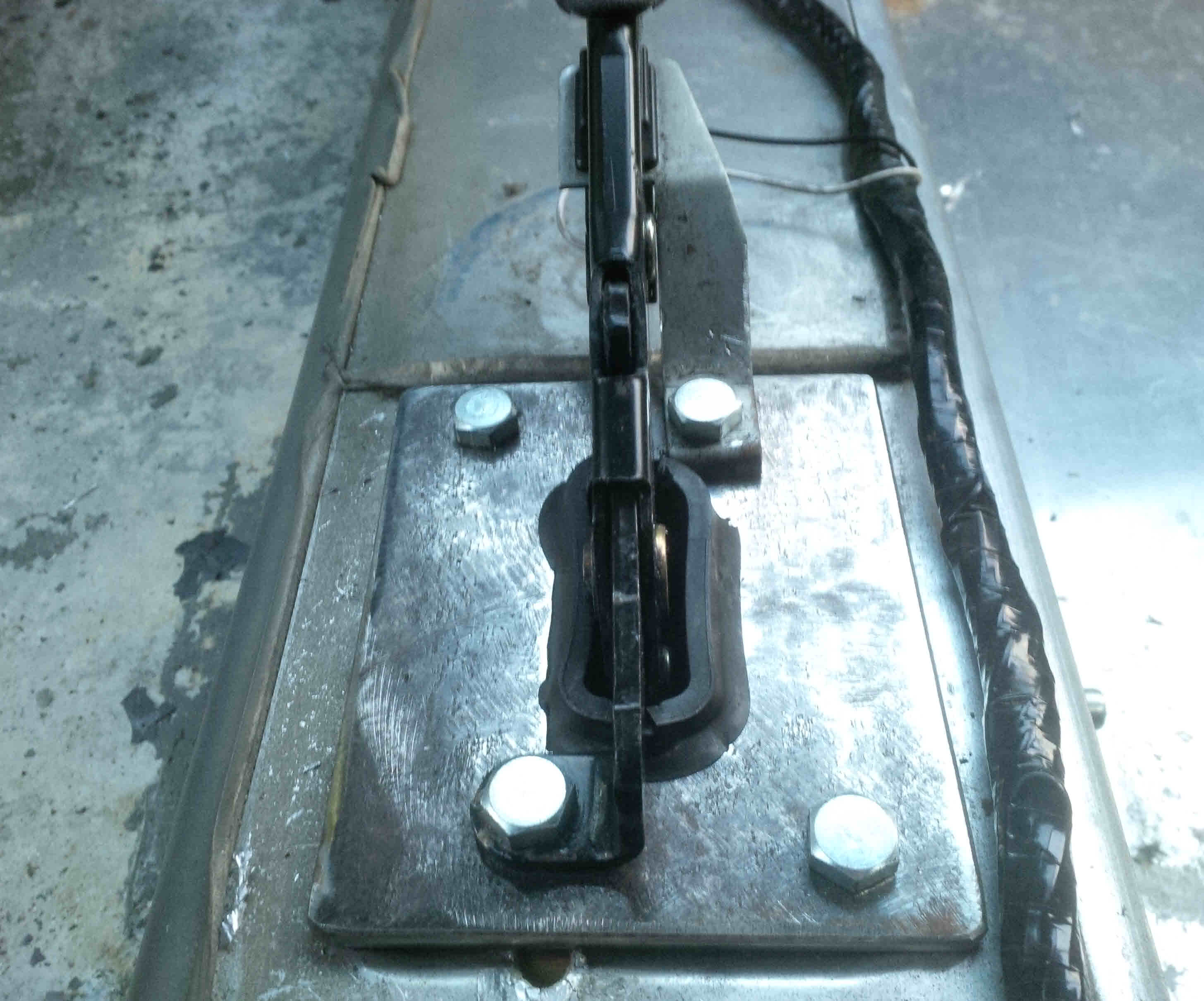

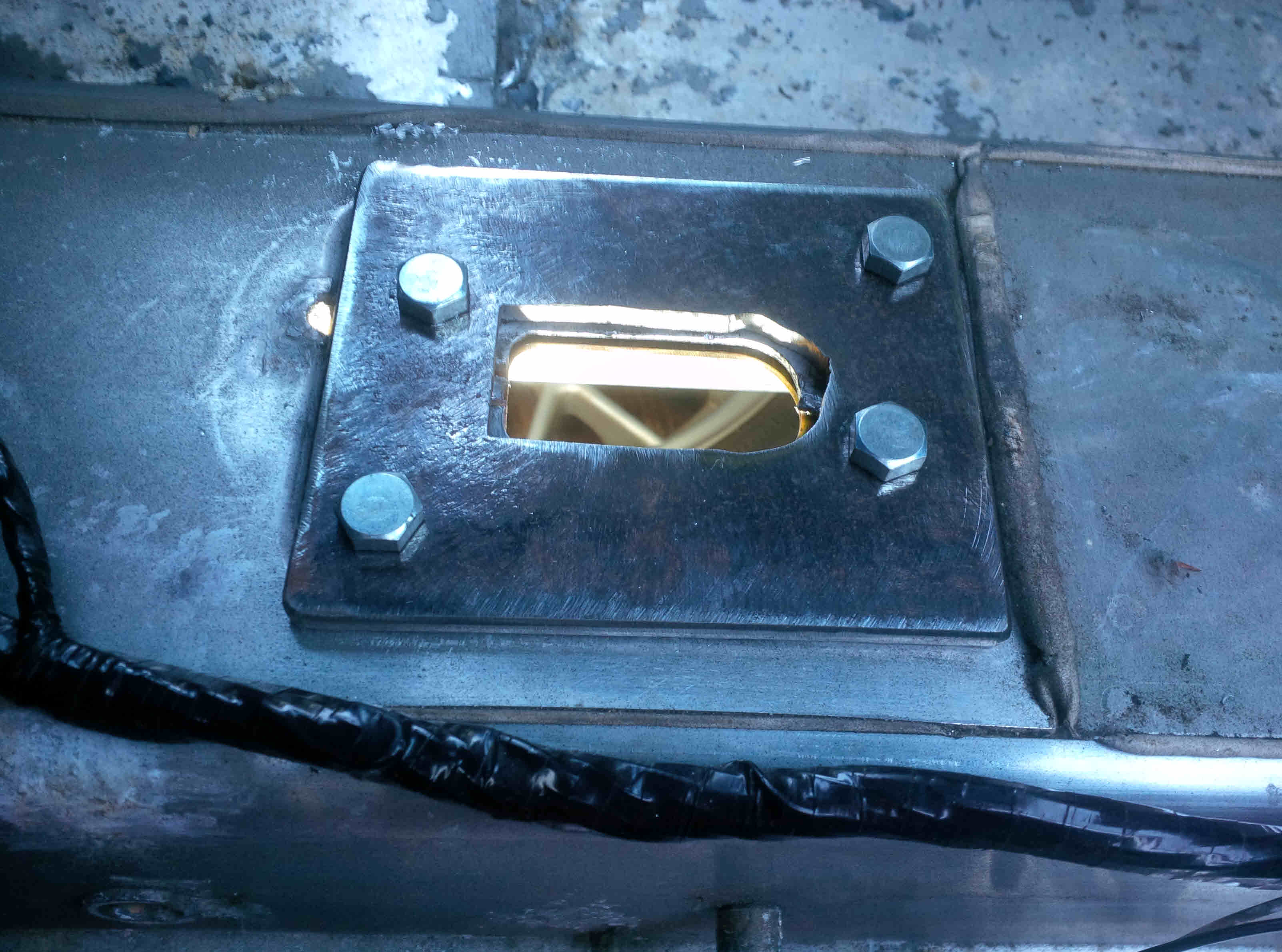

Das original ZusatzVerstärkungsblech ist 2mm dick . Zu dünn. Habe mir das zweite Verstärkungsblech geschnitten, welches ich oben auf den Tunnel lege, sodass das ausgeschlagene Alu des Tunnels zwischen den beiden Blechen ist. Mein neues Blech ist 6mm dick (ja, ich weiß, das ist übertrieben, hatte eben nix andres da)

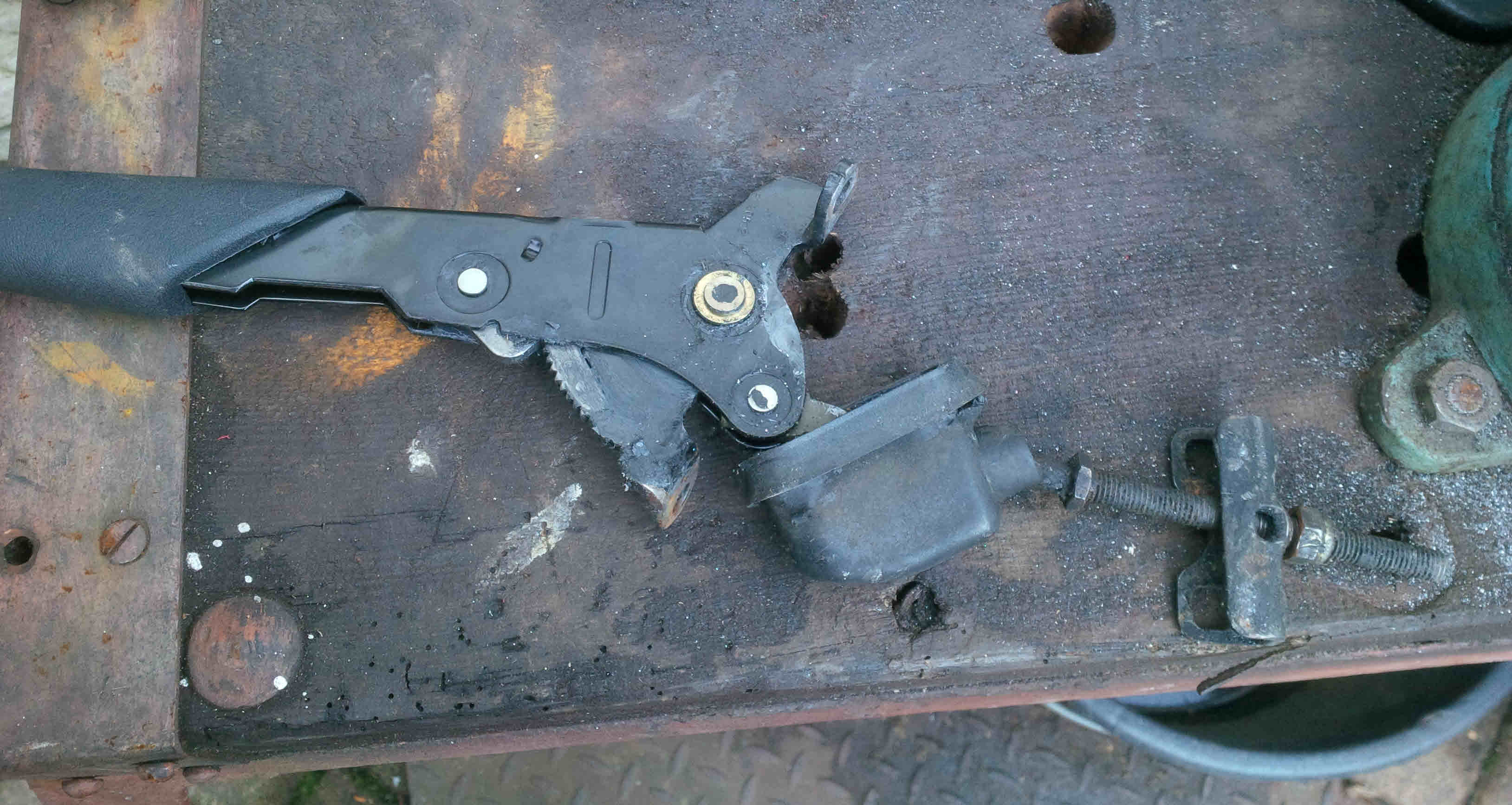

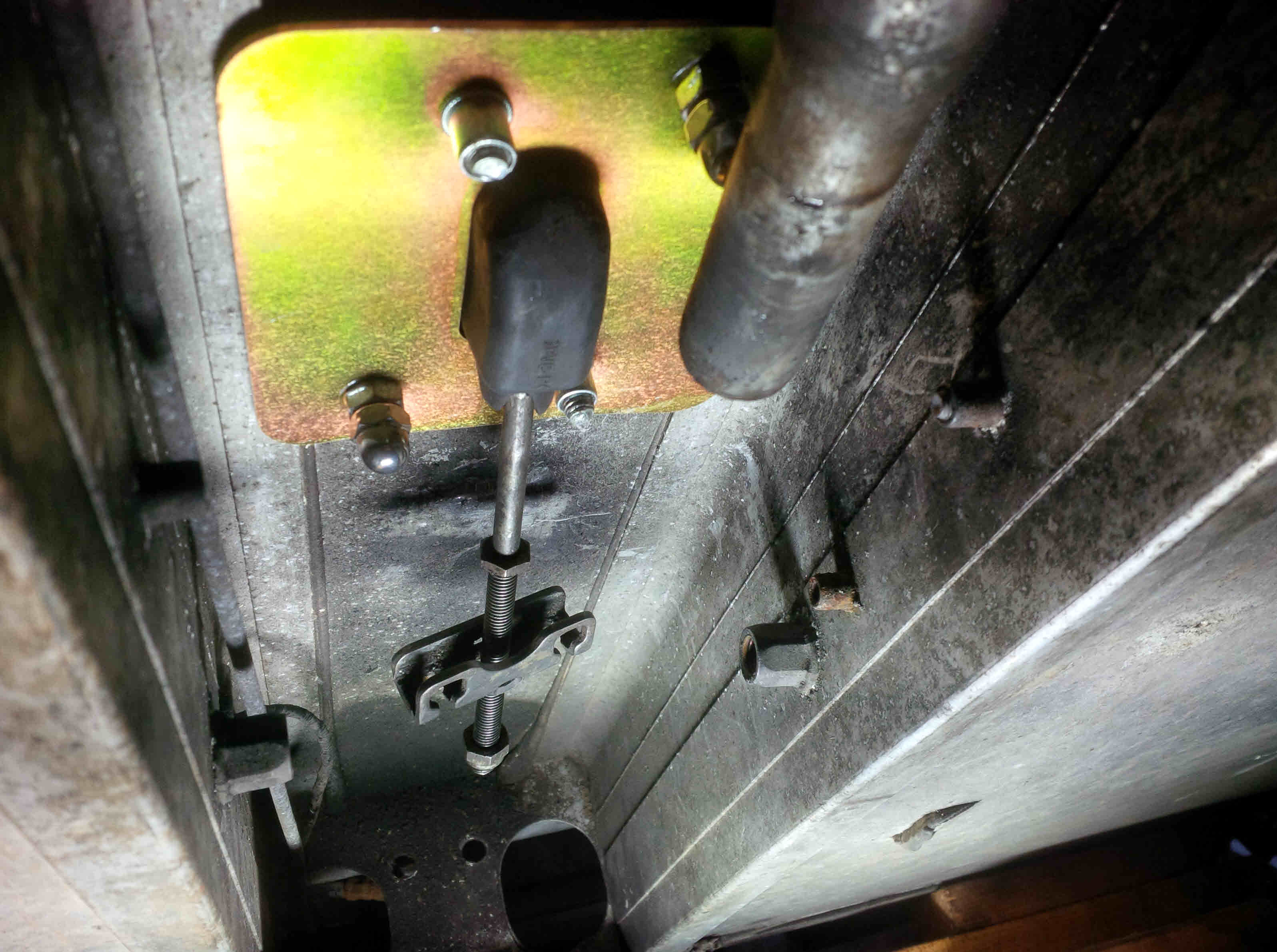

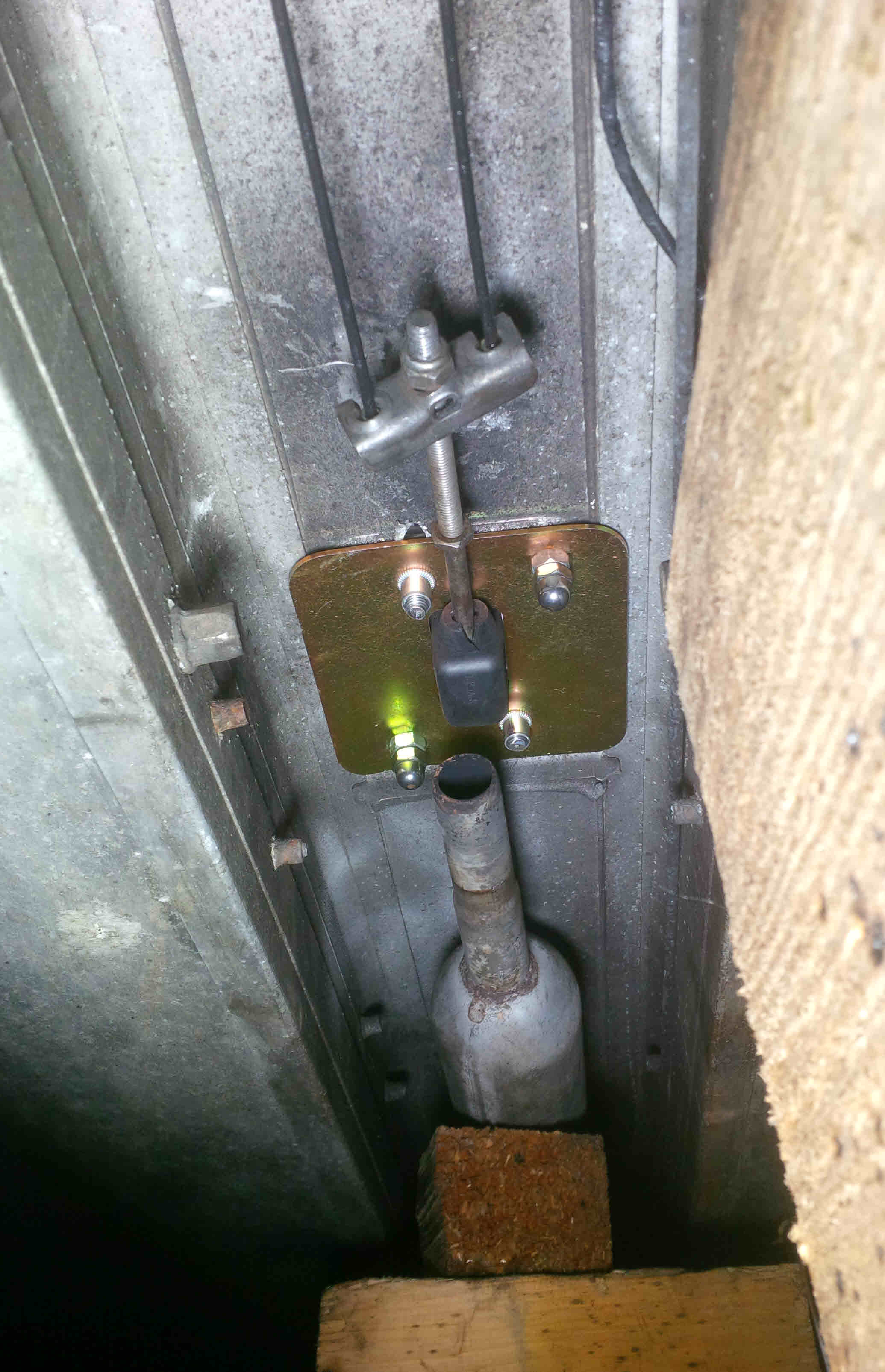

Der Handbremshelbel ist mit 2 Schrauben befestigt, bzw. die beiden Zusatzbleche haben eben nur diese 2 Schraubenlöcher diagonal. Das war mir zu wenig. Habe 2 weitere Löcher gebohrt. Und die 4 Schrauben dann richtig angeknallt. ich glaube nicht, dass sich da noch was bewegt. An eine der Schrauben habe ich dann im Tunnel später noch eine weitere Auspufflagerung geschraubt.




[Fichte]

Wow, super Beitrag und Lösung, habe ich gleich in die Reparaturanleitungen aufgenommen..
