Mein Verdacht-Variomatic

[Acabalo]

Ich habe den Riemen mal genauer untersucht, er hat an der breitesten Stelle außen richtig einen kleinen Rand den mal leich eindrücken kann, dann ist er nur noch ca.2,4 cm breit.
Lang ist er 108 cm
Er hängt auch ganz schön durch
Kann es sein, daß ich den Motor habe: Kubota Z402 diesel.
Dann fehlt an der Tür außen wo die Scheibe in die Tür beim runterkurbeln verschwindet die Gummidichtung Wo bekomme ich solche Teile?
Und auch einen neuen Riemen.

Video:
https://youtu.be/3A9OajF0Pr0

Im Video kann man sehen daß der Riemen gar nicht bis zum oberen Rand kommt.

Fotos:

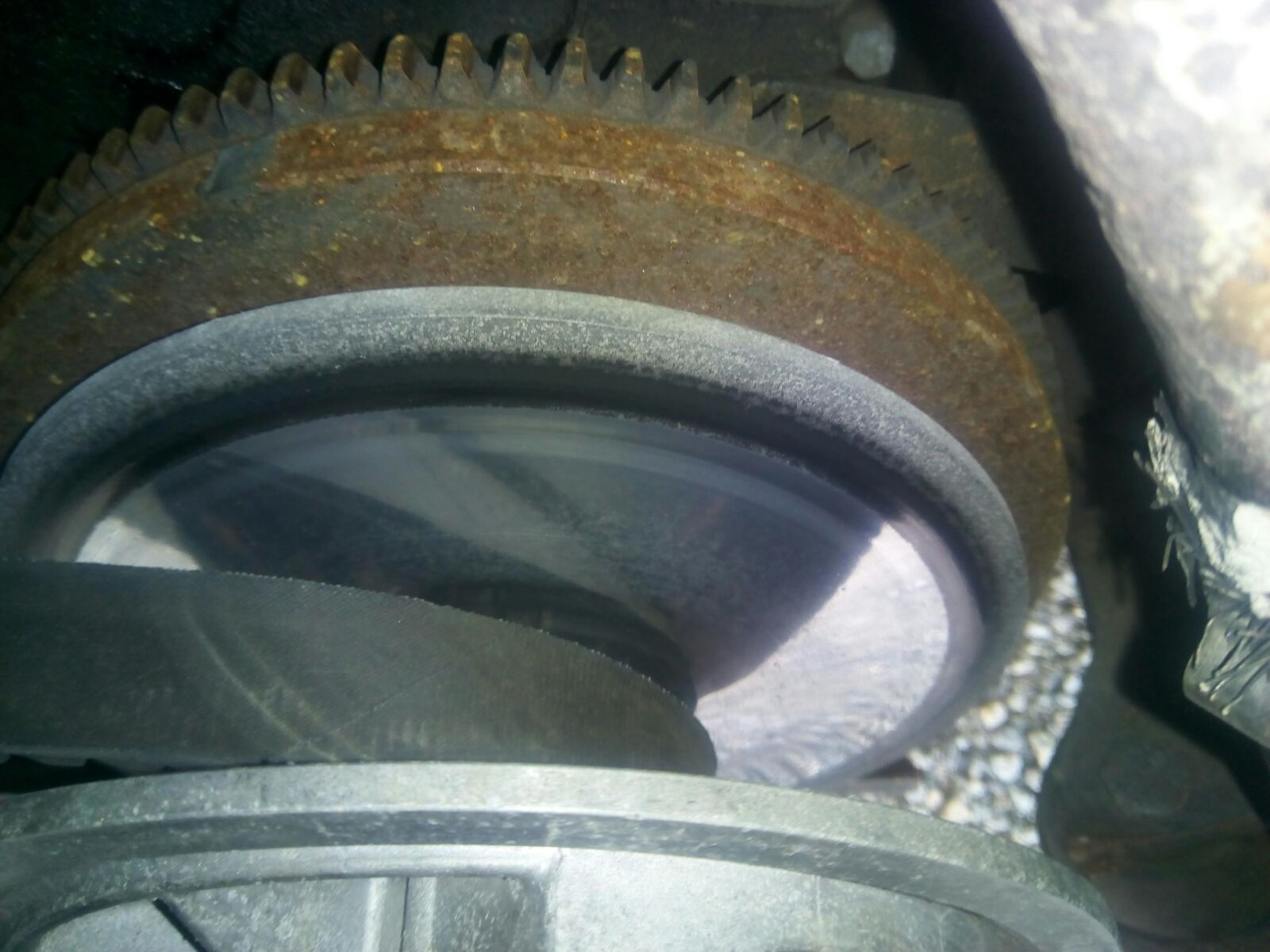

VARIO Kopie.jpg (565.78 KiB) 6171 mal betrachtet

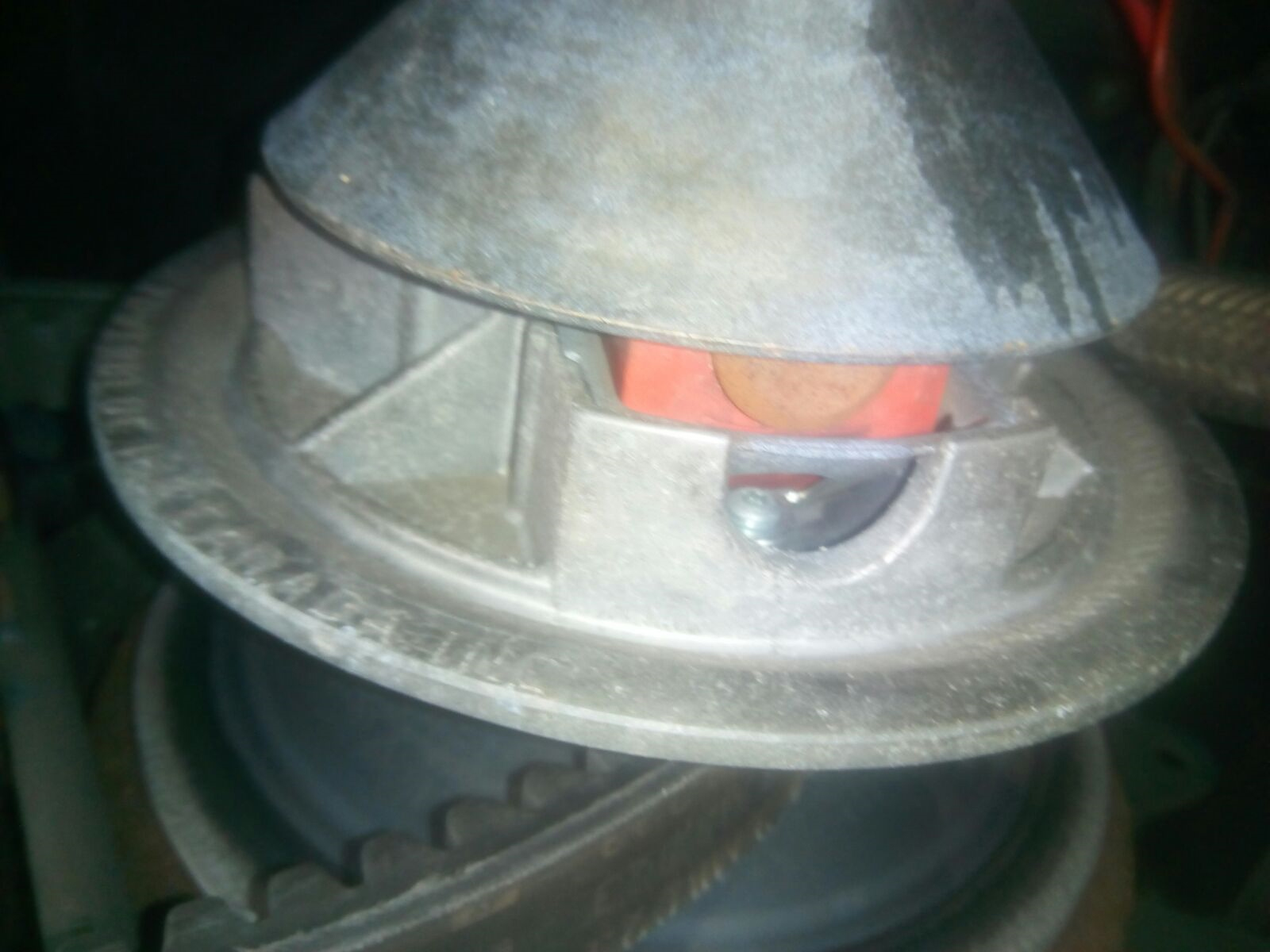

VARIO2 Kopie.jpg (486.04 KiB) 6171 mal betrachtet

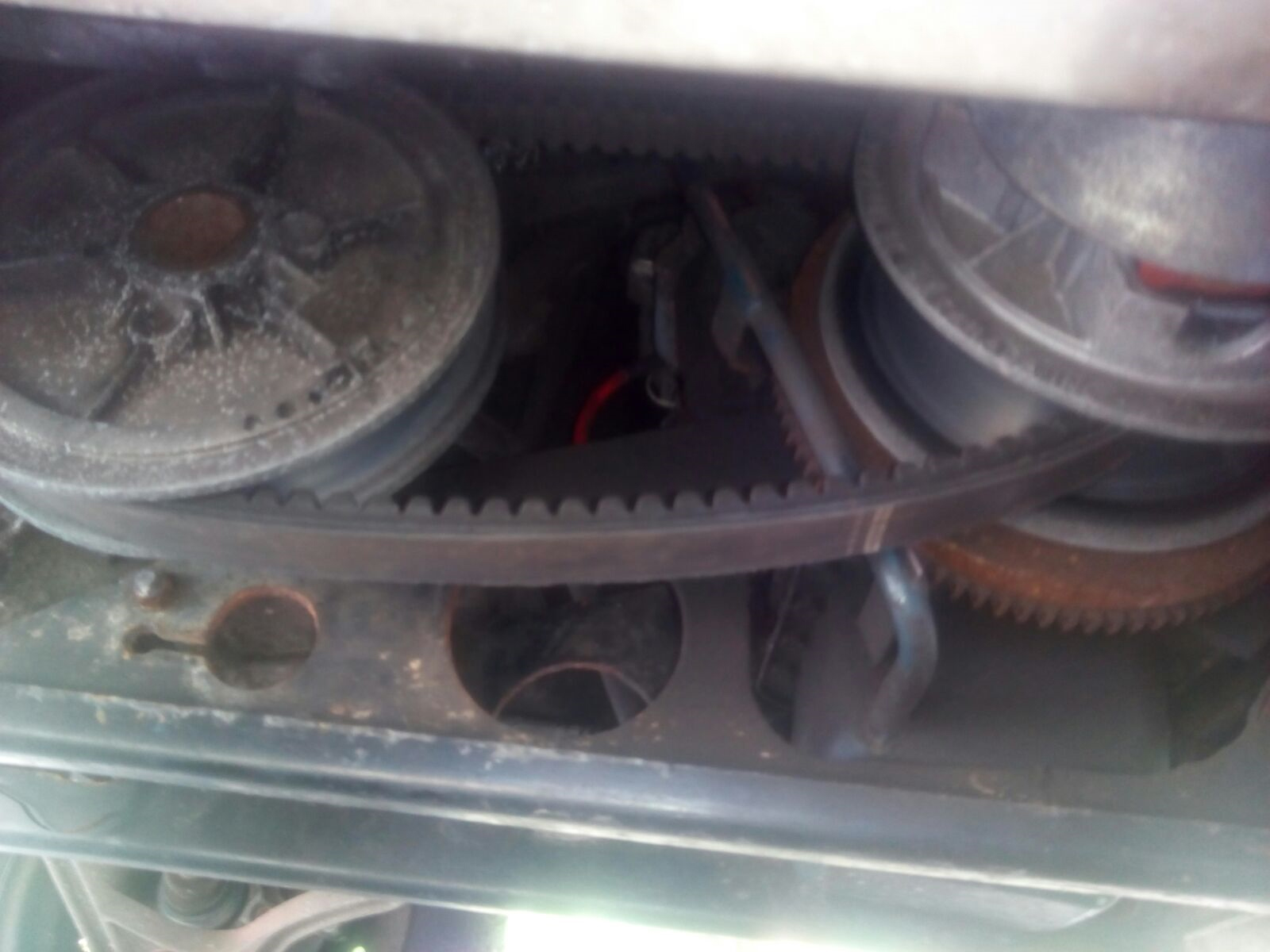

VARIO3 Kopie.jpg (478.36 KiB) 6171 mal betrachtet

[Fuddschi]

Ich habe den Riemen mal genauer untersucht, er hat an der breitesten Stelle außen richtig einen kleinen Rand den mal leich eindrücken kann, dann ist er nur noch ca.2,4 cm breit.
Lang ist er 108 cm
Er hängt auch ganz schön durch
Kann es sein, daß ich den Motor habe: Kubota Z402 diesel.
Dann fehlt an der Tür außen wo die Scheibe in die Tür beim runterkurbeln verschwindet die Gummidichtung Wo bekomme ich solche Teile?
Und auch einen neuen Riemen.

Video:
https://youtu.be/3A9OajF0Pr0

Im Video kann man sehen daß der Riemen gar nicht bis zum oberen Rand kommt.

Fotos:

VARIO Kopie.jpg

VARIO2 Kopie.jpg

VARIO3 Kopie.jpg

Dann fehlt an der Tür außen wo die Scheibe in die Tür beim runterkurbeln verschwindet die Gummidichtung Wo bekomme ich solche Teile?

Autozubehörshop, am besten das Muster mitnehmen

Kann es sein, daß ich den Motor habe: Kubota Z402 diesel.

Nein, es ist ein Z482:

Kubota Z 482-E3B
Bohrung x Hub: 67x 68
Hubraum : 479 ccm
Leistung : 9,9 KW / 12,7 PS bei 3600 U/min.
Höhe: 564 mm
Breite: 404 mm
Gewicht: 53,1 KG
http://www.kubota.de/motoren/daten/Z482_deutsch.pdf


Laut der Tabelle gehört dieser Antriebsriemen in den Truck verbaut: AIXAM - MEGA CAMIONCINO /SUV TRANSM B3211AA0957 8222K 30,1X15X950

https://detalicars.ru/_upload/dayco/dayco_moto.pdf

Er kann also keine 108 cm lang sein, er kann sich infolge der Abnutzung höchstens gelängt haben

Und wie ich anhand der Bilder sehe, ist der Antriebsriemen stark Abgenützt

Und wo kommt der viele Rost am Schwungrad her ? Hat dein Truck keinen Motor- Spritzschutz ?

[Acabalo]

Hi Fuddschi,

das sind ja gute Infos, danke.
Und wo kann ich mir so einen Riemen bestellen, im Ebay? Oder?

Ja daß er keinen Spritzschutz hat kann gut angehen, ich wiß ja nicht wo der sitzen müßte

[50ccm]

Hallo
Ich würde laut Videos sagen das der Riemen zu Lange ist . Ein paar mm am Riemen machen einige Km/h aus .

[Acabalo]

Ja Ernst,

aber wo kann ich einen neuen bestellen?
Denn im Autozubehör-shop das ist ja nicht so einfach, denn ich wohne hier in einem kleinen Dorf weit ab vom Schuß.
Würd das lieber online machen und schicken lassen.

[Eleske]

Wie kann es sein, das ein Z482 verbaut ist, oder darf der kleine in Deutschland offiziell offen fahren und ich hab das verpasst oder wieder verdrängt ? o.o

EDIT: Nein, gut, ich nehm alles zurück. Habe das gerade gefunden

Ist der Z482 so von den Maßen her wie der Z402?

und ist die Kühlung die selbe?

[macbloke]

JA. Der Z402 ist aus dem Z482 entstanden. Da der Z482 im Standard Programm von Kubota zuviel leistung für die erlaubten 4kW im LKFZ nach L6e besitzt, hat Kubota den umentwickelt, verkleinert. Daraus wurde dann der Z402. Mitt 80ccm wenigerHubraum

Lediglich die Zylinderbohrungen und die Kolben sind verkleinert worden. Der Rest ist nahezu identisch.
NAhezu deswegen: Andere Bohrungen erfordern eine andere Zylinderkopfdichtung die den Bohrungen angepasst ist. Logisch oder?

Alles was sich weiter verwenden ließ ist gleich geblieben.

Z402: 400ccm Hubraum, 2Zylinder
Z482: 480ccm Hubraum, 2Zylinder
Z602: 600ccm Hubraum, 2Zylinder

Dann gibts noch 3 Zlinder die haben dann eine 3 Zum Schluss statt der 2, ansonsten entsprechen sie dem 482. ausser dem Hubraum der dann auch größer ist.
im aktuellen Kubota Programm sind die nicht zu finden.

[Eleske]

Ich hab mal diverse Kubota-Vertriebsfirmen angeschrieben, was die so im Angebot haben^^

[Acabalo]

Das mit meinem Antriebsriemen ist ja inzwischen klar, der ist abgenutzt.
Und vorhin, Oh weh, Oh weh, es krachte plötzlich so als wenn 2 Zahnräder sich gestritten haben und die Zähne fliegen.
Seltsamerweise, ich hatte natürlich sofort abgebremst, war dann aber Ruhe und er lief weiter.
Ich bin dann auch ganz langsam gefahren und verstehe gar nicht daß er überhaupt noch läuft.

Ich bin noch bis nach hause gekommen ohne weitere Probleme, es ist nur ein helles metallisches Klingeln zu hören aber sonst läuft er völlig normal.
Ich bin überzeugt, im Getriebe muß ein Schaden entstanden sein, so laut wie das geknallt und gerappelt hat, total metallisch und kräftig und laut.

Jetzt ist für mich angesagt:
Getriebe raus und zerlegen.
Bekommt man irgend wo eine Reparaturanleitung?

[Metaphysik]

ch bin noch bis nach hause gekommen ohne weitere Probleme, es ist nur ein helles metallisches Klingeln zu hören aber sonst läuft er völlig normal.

Mein Truck klingelt auch ein bisschen vor sich hin, kommt vom Motor und geht fast in der sonstigen Geräuschkulisse unter. Das macht er aber schon seitdem ich ihn habe, scheint keine tiefere Bedeutung zu haben. Btw. Geräuschkulisse - bis zum direkten Vergleich mit Hasenautos 600er Multitruck hielt ich meinen ja für laut

[50ccm]

Hallo acabal
Hat es " Geknallt "als du vom Gas gegangen bist ? Schätze das die Gleitstücke vom Getriebe jetzt fehlen . Das Getriebe sind 3 Wellen wo ein Zahnrad hin und her geschoben wird .

[Acabalo]

guten Abend Ernst,

es hat plötzlich bei voller Fahrt laut geknallt und KKRRRR gemacht und ich habe dann natürlich sofort gebremst und da war auch schon wieder alles ruhig.
Ich kann nach dem Vorfall nur annehmen daß im Getriebe etwas passiert ist.
So extrem laut und deutlich daß es von Zahnrädern kommt, da bleibt nichts von wo es sonst gekommen sein soll.

Wundere mich nur daß er überhaupt noch fährt. Echt seltsam.

Grüße
Gunner

[Fuddschi]

guten Abend Ernst,

es hat plötzlich bei voller Fahrt laut geknallt und KKRRRR gemacht und ich habe dann natürlich sofort gebremst und da war auch schon wieder alles ruhig.
Ich kann nach dem Vorfall nur annehmen daß im Getriebe etwas passiert ist.
So extrem laut und deutlich daß es von Zahnrädern kommt, da bleibt nichts von wo es sonst gekommen sein soll.

Wundere mich nur daß er überhaupt noch fährt. Echt seltsam.

Grüße
Gunner

Ich fürchte auch, das Getriebe hat was abbekommen, hier hilft nur das Zerlegen, um der Wahrheit näher zu kommen

Aber vorher würde ich an deiner stelle die Gleitsegmente überprüfen, ob die noch vorhanden sind. Das kann in der Motorvario oder Getriebevario der Fall sein.

Und wo kann ich mir so einen Riemen bestellen, im Ebay? Oder?

Ja, gib einfach in der Suchmaske "Antriebsriemen 30,1x15x950 oder 30,5x15x950 ein

Wichtig ist, daß die Breite des Riemens auf keinen Fall unter 30 mm liegen soll.

[Acabalo]

Guten Abend zusammen,

ich habe da 2 Riemen gefunden welcher ist der richtige für meinen Antrieb, vielleicht weiß jemand sicher.

http://katalog.scootertech.at/Mopedauto ... 00187.html

oder

http://www.minicar-tec.de/aixam/antrieb ... 0-500.html

[macbloke]

Ja die passen.

ich kann Dir den Händler Minicar-tec empfehlen. Mit dem wurden hier sehr gute Erfahrungen gemacht, liefert sehr schnell und die Kommunikation mit ihm ist sehr gut.

Fachkenntnis ist vorhanden, ggf. auch TIP über Telefon.

Gute Geschäftsabwicklung. Das gilt auch für lepori.

Lepori und minicar-tec sind meine Händler des Vertrauens aus Deutschland. Von denen hab ich die hälfte meiner Ersatzteile und Verschleißteile bekommen. Der Rest kam aus Frankreich, auch ohne Probleme weil es billiger oder auf Lager und dadurch schneller war, oder es bei minicar-tec nicht gab.

[Fuddschi]

Zitat:

Außenlänge: 1065 mm ------------- nach meiner Recherche passt er nicht auf den Multitruck der Ersten Generation
Breite: 30 mm ---------------------- Die Breite stimmt.
Höhe: 13 mm ----------------------- Die Höhe stimmt nicht, er muss 15 mm hoch sein
Wirklänge: 1050 mm -------------- Damit kann ich nix anfangen, weil er eben nicht passt
-------------------------------------------------------
http://www.minicar-tec.de/aixam/antrieb ... 0-500.html

Könnte passen, vorsichtshalber muss man den Händler fragen, welchen Umfang er hat, er sollte denselben Umfang aufweisen wie der alte Antriebsriemen

[Acabalo]

der Händler hat nach der Fahrgestellnummer gefragt und mit diesen genannt:
Aixam Antriebsriemen Mega Multitrack 400, 500
Den habe ich jetzt bestellt.

Danke für eure Hilfe

Gunner

[rolf.g3]

moin,

ich kann zwar nix fruchtbares zum Thema sagen aber einen Begriff aus meiner Berufsschulzeit ( Baumschule Eyth, beim Lehrer Ast ) hab ich gefunden.

Wirklänge: 1050 mm -------------- Damit kann ich nix anfangen, weil er eben nicht passt

Die Wirklänge ist bei Riemen die Mitte zwischen Innendurchmesser und Außendurchmesser, also der Dicke des Riemens. Das gild aber nur bei einem perfekten Kreis, den wir bei einem Riemen aber nicht erreichen, deshalb wird die Wirklänge angegeben und die Dicke des Riemens.
Den Sinn dieser Bezeichnung konnte ich mir seinerzeit auch nicht so richtig erklären, Fakt ist aber das ein Riemen die Kraft ( Wirkung ) über die Flanken überträgt.

So, mein Sempf ist auch dazu gegeben...

gruß rolf

[Fuddschi]

So, mein Sempf ist auch dazu gegeben...

... dazu noch Chips und Bier von mir

[Acabalo]

Ihr seid ja lustige Gesellen, ich gebe die Grillwürste für den Senf und

Nächstes Bier, nächste Frage.
Ich habe eine ganze Menge davon, aber jetzt erst mal nur eine, die da lautet:
Ich möchte mir einen Rückfahrscheinwerfer anbauen und der sollte sich einschalten wenn ich auf rückwärts gehe.
Gibt es dafür am Getriebe einen Schalter oder ist es vorgesehen nachträglich einen installieren zu können?
