Ligier Optima Benzinleitung
Verfasst: Sa 15. Mär 2025, 19:17
von NikaMarie1999
Hallo Forum,
Wie in meiner Vorstellung erwähnt habe hab ich mir einen Ligier Optima gekauft als kleines neues Projekt. ^^ Ich bin recht neu was Lkfz angeht vorher nur an meiner S51 geschraubt. Es gibt am Auto noch einige kleine Baustellen. Eine davon ist der Tank bzw. Die Leitung vom Tank zum Vergaser die ist entweder nur Nicht angeschlossen oder verlegt. Jetzt ist meine Frage hat jmd. Vllt Informationen wie die Benzinleitung bei dem Auto verlegt ist da ich da net so ganz schlau draus werde auch nicht aus Zeichnungen die ich online vom Optimax gefunden habe. Ich versteh leider noch nicht ganz wie der ganze Mechanismus funktioniert. Vllt hätte auch jmd andere Pläne oder Bilder da die mir mehr Aufschluss geben.
Freundliche Grüße
Nika ^^
Re: Ligier Optima Benzinleitung
Verfasst: So 16. Mär 2025, 12:30
von guidolenz123
Hast du schon mal hier gestöbert ?
viewforum.php?f=14
Speziell der zweite Wagen unter folgendem link
viewtopic.php?f=14&t=8144
Re: Ligier Optima Benzinleitung
Verfasst: So 16. Mär 2025, 22:57
von NikaMarie1999
Hab da mal reingeschaut und den Teile Katalog zum Prima und Optimax wieder gefunden durch den ich schonmal geschaut habe und eigentlich sollte das ja vom Aufbau vergleichbar zu meinem Optima sein. Nach langem studieren fange ich glaube ich auch an zu verstehen bis auf eine Sache. Es gehen zwei Schläuche vom Tank weg einer davon führt so wie es aussieht zur Benzinpumpe und nem Filter und schließlich zum Vergaser. Der andere endet aber irgendwo bei etwas das für mich aussieht wie der Bautenzug fürs Gas und das ergibt für mich keinen sinn. Weiß da jemand vielleicht eine Erklärung?

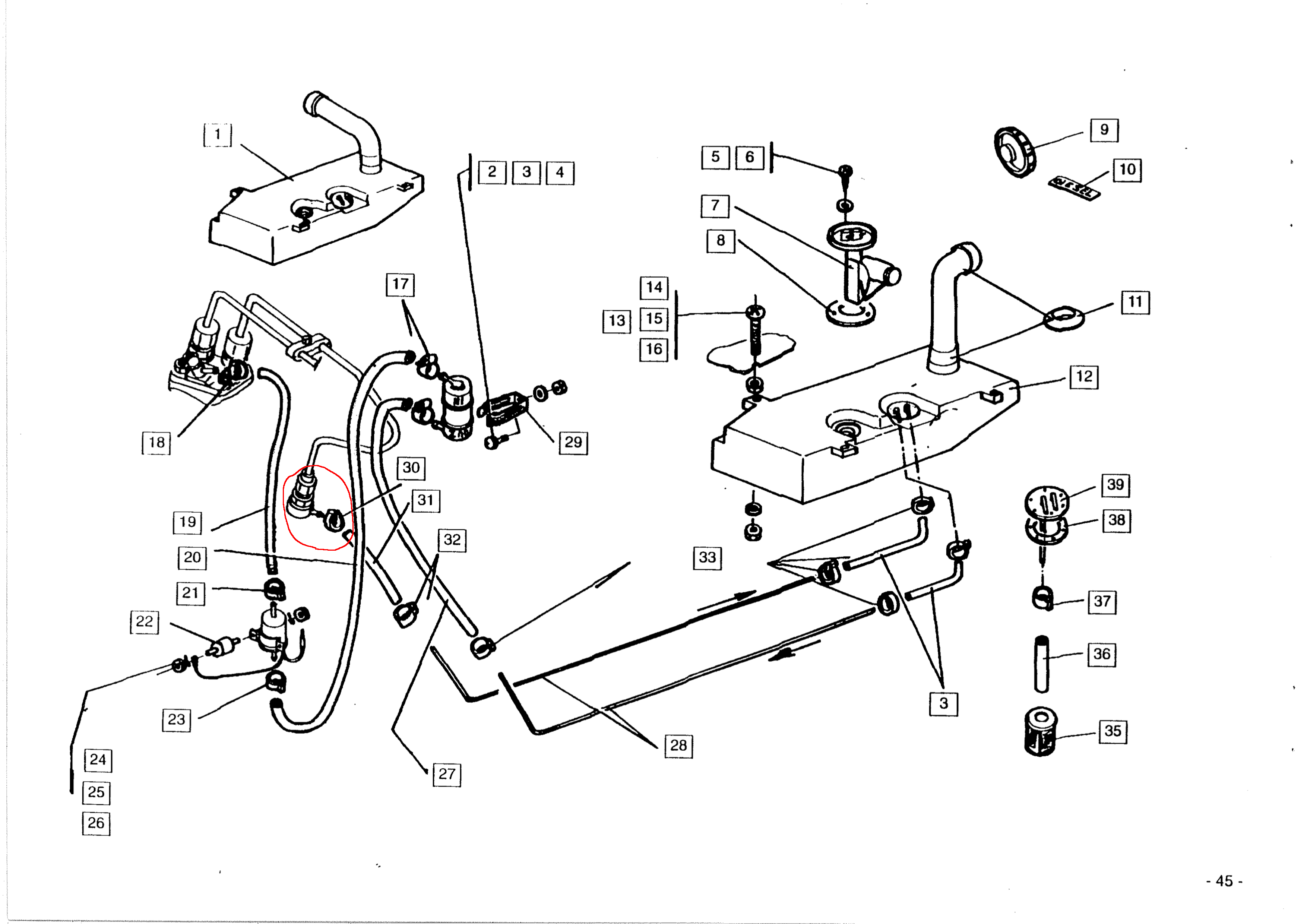

- Ligier Optima Benzinschema.png (1.02 MiB) 6903 mal betrachtet
liebe Grüße
Nika :3
Re: Ligier Optima Benzinleitung
Verfasst: Mo 17. Mär 2025, 10:33
von guidolenz123
Ich denke mal ,das ist Vorlauf und Rücklauf vom Sprit.
Re: Ligier Optima Benzinleitung
Verfasst: Mo 17. Mär 2025, 10:48
von rolf.g3
Die Zeichnung, die hier zu sehen ist, gibt chematisch den Verlauf der DIESEL-Leitungen an.
Wenn wir von einem Benzoingetriebenen Fahrzeug reden ist es recht einfach: Vom Tank geht ein Schuppel raus, da kommt ein Gummischlauch drauf ( Benzinschlauch !!! )
Dieser wird schwingungs und lastfrei nach vorn gelegt, hi und da mit Kabelbindern befestigt.
Vorn gibt es eine kleine Pumpe, hier wird der Schlauch wiederum an den Eingang ( Pfeilrichtung beachten ) getüddelt.
Von der Pumoe noch ein stück zum Vergaser - fertig !
Die Zeichnung oben zeigt ei ndeutig eine Vorlaufleitung und eine Rücklaufleitung. Eine rücklaufleitung braucht es aber beim Benziner nicht. Wozu auch ?
Keines meiner Mopeds hat je eine Benzinrücklaufleitung gehabt.
Also ich denke, es gild zu klären, was der wagen gerne vertilgen würde: Diesel oder Benzin ...
Dann kann man entsprechede Schläuche kaufen und diese schön verlegen, so wie es soll. Blos nicht von irgentwelchen Zeichnungen kirre machen lassen.
Mopedschrauben anner Simme is schonmal eine gute Basis, bringt bei diesen Autos den entscheideneden Schritt mit sich: Bereit sein für völlig irre Konstrukte und wahnsinnige Ideen
gr
Re: Ligier Optima Benzinleitung
Verfasst: Mo 17. Mär 2025, 15:49
von NikaMarie1999
rolf.g3 hat geschrieben: ↑Mo 17. Mär 2025, 10:48
Die Zeichnung, die hier zu sehen ist, gibt chematisch den Verlauf der DIESEL-Leitungen an.
Wenn wir von einem Benzoingetriebenen Fahrzeug reden ist es recht einfach: Vom Tank geht ein Schuppel raus, da kommt ein Gummischlauch drauf ( Benzinschlauch !!! )
Dieser wird schwingungs und lastfrei nach vorn gelegt, hi und da mit Kabelbindern befestigt.
Vorn gibt es eine kleine Pumpe, hier wird der Schlauch wiederum an den Eingang ( Pfeilrichtung beachten ) getüddelt.
Von der Pumoe noch ein stück zum Vergaser - fertig !
Die Zeichnung oben zeigt ei ndeutig eine Vorlaufleitung und eine Rücklaufleitung. Eine rücklaufleitung braucht es aber beim Benziner nicht. Wozu auch ?
Keines meiner Mopeds hat je eine Benzinrücklaufleitung gehabt.
Also ich denke, es gild zu klären, was der wagen gerne vertilgen würde: Diesel oder Benzin ...
Dann kann man entsprechede Schläuche kaufen und diese schön verlegen, so wie es soll. Blos nicht von irgentwelchen Zeichnungen kirre machen lassen.
Mopedschrauben anner Simme is schonmal eine gute Basis, bringt bei diesen Autos den entscheideneden Schritt mit sich: Bereit sein für völlig irre Konstrukte und wahnsinnige Ideen
gr
Vielen Dank für deinen Tipp. Das macht durchaus mehr sinn als auf der Zeichnung. Ich werd mal danach schauen und versuchen ne Benzinleitung zu verlegen. Dann kriegt er schönes 1:50 Gemisch und mal schauen ob er will.
Mit der Basis hast du auch recht ich hab mich schon auf die verrücktesten Ideen und Konstruktionen vorbereitet.
Gruß
Nika:3
