Vorgestern ist mir aufgefallen, dass der Luftfilterkasten an meinem Minauto, (Aixam) mit Kubota Z402 Motor, lose war.
Im Luftfilterkasten sind drei Schrauben, die den Kasten befestigen. Zwei waren lose, eine war weg.

Ich bin mir nicht sicher, ob da vorher drei Schrauben drin waren. Wenn doch, dann muss ja die dritte Schraube im Ansaugkanal verschwunden sein, woanders kann sie nicht hin.

Ich habe mit einer Endskopkamera in den Ansaugkanal geschaut, so weit es ging. Dort konnte ich keine Schraube finden.

Das Auto ist auch neulich noch mehr als 30km gefahren ohne Probleme.

Kann es sein, das die Schraube eingesaugt wurde und nun vor den Ventilen hängt?
Passt diese Schraube (M6 mit grossem Kopf) in die Ventile / daran vorbei?
Wie schwierig ist es, den Ansaugkanal abzubauen um nachzusehen?

Wenn eine Schraube im Brennraum wäre würdest Du das bemerkt haben.

nach gucken kannst Du mit einem dünnen Endoskop durch das Loch für die Glückkerze, oder Du tust es Dir an, den Injektor auszubauen

Heute habe ich mir die Zeit genommen und habe den Ansaugkanal ausgebaut um nach der Schraube zu suchen.

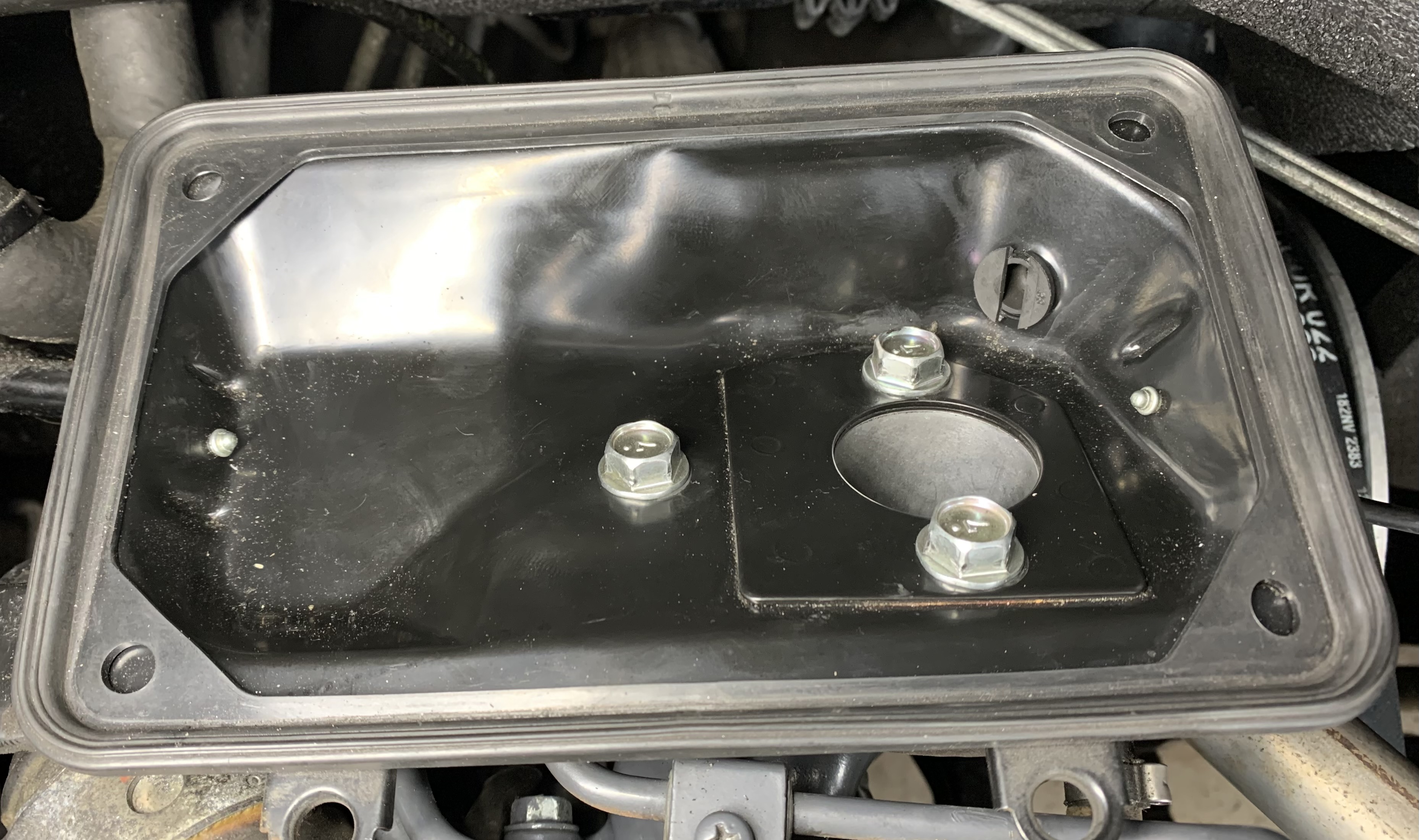

So soll der Luftfilterkasten eigentlich aussehen. Drei Schrauben befestigen den Kasten. Bei mir fehlte eine der Schrauben und die anderen zwei waren lose. Nachdem ich alles notwendige rund um den Luftfilter abgebaut hatte, konnte ich den Ansaugkanal abnehmen ( ca. 1h Arbeit).

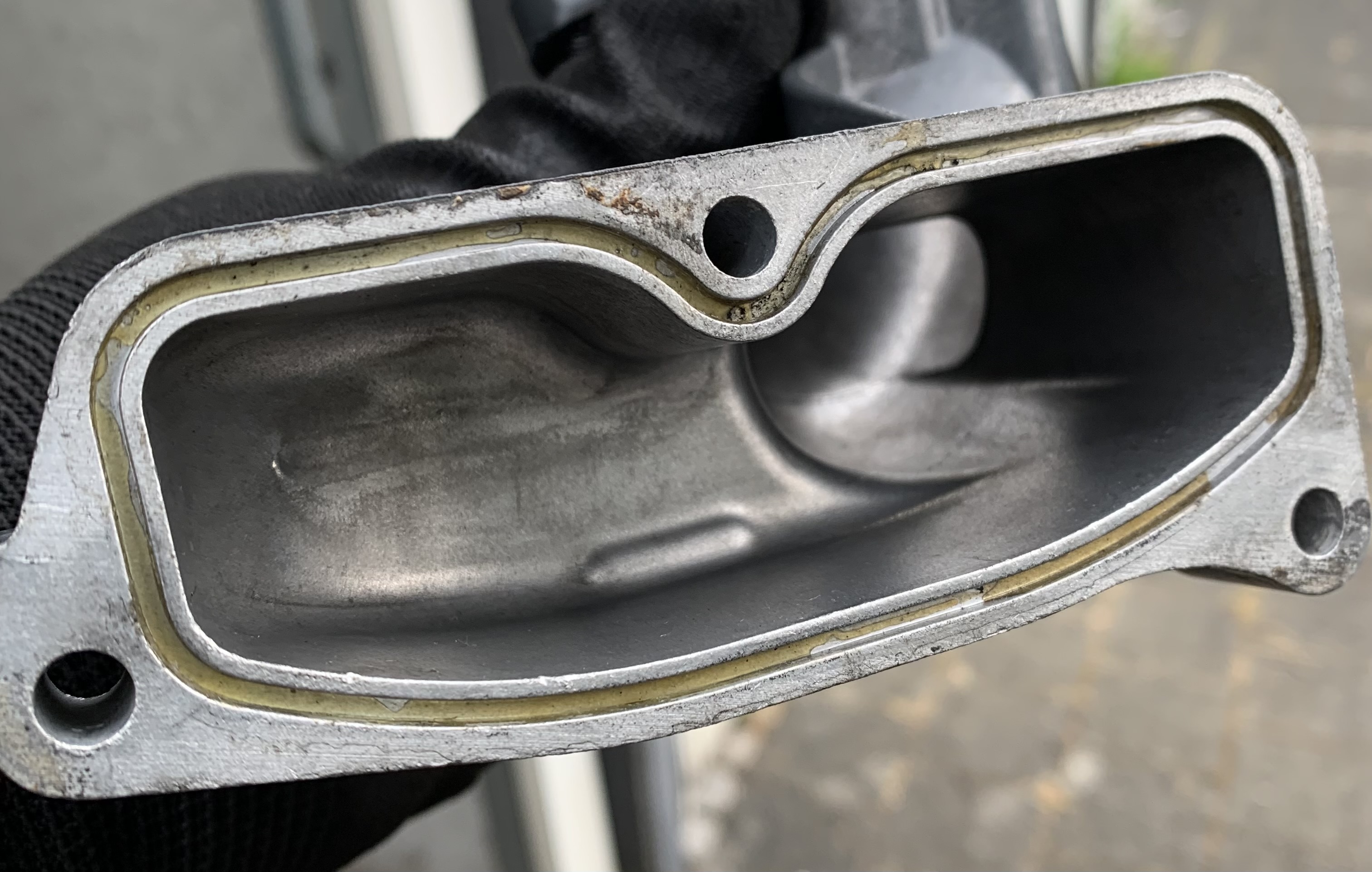

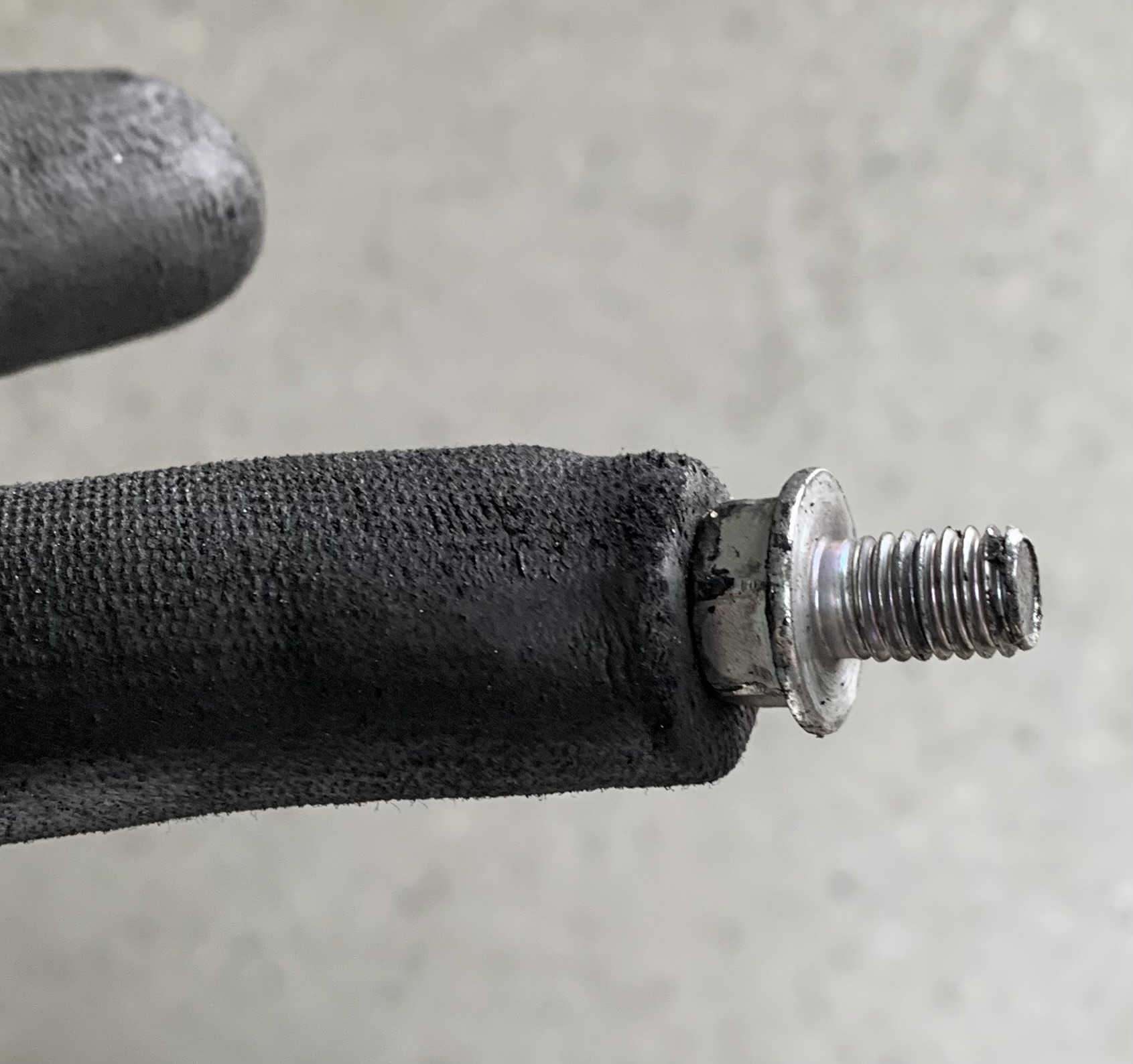

So sieht der Ansaugkanal von innen aus. Ich konnte die Schraube direkt vor dem rechten Ventil (von hinten in Saugrichtung gesehen) mit dem Finger erfühlen. Um sie zu entfernen, habe ich einen Magneten in meinen Handschuh gesteckt. Ich kann nur raten, die drei Schrauben richtig fest anzuziehen.

Cool !!!

Für die gelungene Bergung ein dreifaches:

Eddi74 hat geschrieben: ↑

So 18. Jun 2023, 16:32

Ich kann nur raten, die drei Schrauben richtig fest anzuziehen.

Da werde ich wohl auch noch mal rangehen - hatte neulich den Kasten runter und werde jetzt nochma nachziehen !

Danke für Deine Bilder und Beitrag !

gr

Eddi74 hat geschrieben: ↑

So 18. Jun 2023, 16:32

Ich konnte die Schraube direkt vor dem rechten Ventil (von hinten in Saugrichtung gesehen) mit dem Finger erfühlen. Um sie zu entfernen, habe ich einen Magneten in meinen Handschuh gesteckt.

An Deinem Handschuh ist die Schraube auch weit besser aufgehoben

Eddi74 hat geschrieben: ↑

So 18. Jun 2023, 16:32

Heute habe ich mir die Zeit genommen und habe den Ansaugkanal ausgebaut um nach der Schraube zu suchen.

Ich konnte die Schraube direkt vor dem rechten Ventil (von hinten in Saugrichtung gesehen) mit dem Finger erfühlen. Um sie zu entfernen, habe ich einen Magneten in meinen Handschuh gesteckt.

Ich kann nur raten, die drei Schrauben richtig fest anzuziehen.

Super bebildert, danke. Habe ich bei den Reparaturanleitungen mit aufgenommen...

Loctite Schraubensicherung, blau

Wow..
.......besonders die geniale Idee mit dem Magnet im Handschuh.....

guidolenz123 hat geschrieben: ↑

Mo 19. Jun 2023, 14:19

Wow..
.......besonders die geniale Idee mit dem Magnet im Handschuh.....

richtig!!!

soviel genialer als ein schlichter Magnetheber

HerrToeff hat geschrieben: ↑

Mo 19. Jun 2023, 21:54

guidolenz123 hat geschrieben: ↑

Mo 19. Jun 2023, 14:19

Wow..
.......besonders die geniale Idee mit dem Magnet im Handschuh.....

richtig!!!

soviel genialer als ein schlichter Magnetheber

Kann man das auch für eine Spirale anwenden?

OK, ich sach ja schon nix mehr. War nur so ein Gedanke

Naja.. mit dem Handschuh?

Eddi74 hat geschrieben: ↑

So 18. Jun 2023, 16:32

Nachdem ich alles notwendige rund um den Luftfilter abgebaut hatte, konnte ich den Ansaugkanal abnehmen ( ca. 1h Arbeit).

Hast Du da noch einen heißen Tipp für? Ich kämpfe gerade darum, den Zylinderkopf abzunehmen aber habe ehrlich gesagt keine Ahnung, wie ich die Ansaugung ab bekomme. Die Schraube Varioseitig kann ich noch erfühlen, die beiden anderen erreiche ich irgendwie gar nicht.

Ist das wirklich eine M6 ?
Bei meinem Wagen hätte ich gedacht, es sind M8 Bundschrauben. Die habe ich dann auch mit dem entsprechenden Drehmoment angezogen, ich meine 25 Nm. Das mag man bei dem Plastikkram gar nicht machen, aber dafür sind sie noch drin.
An den Ventilen passen die definitiv nicht vorbei.

Gruß
Wolfgang
