Aixam 400 Kühlkreislauf
Verfasst: Sa 2. Okt 2021, 09:19
von Fichte

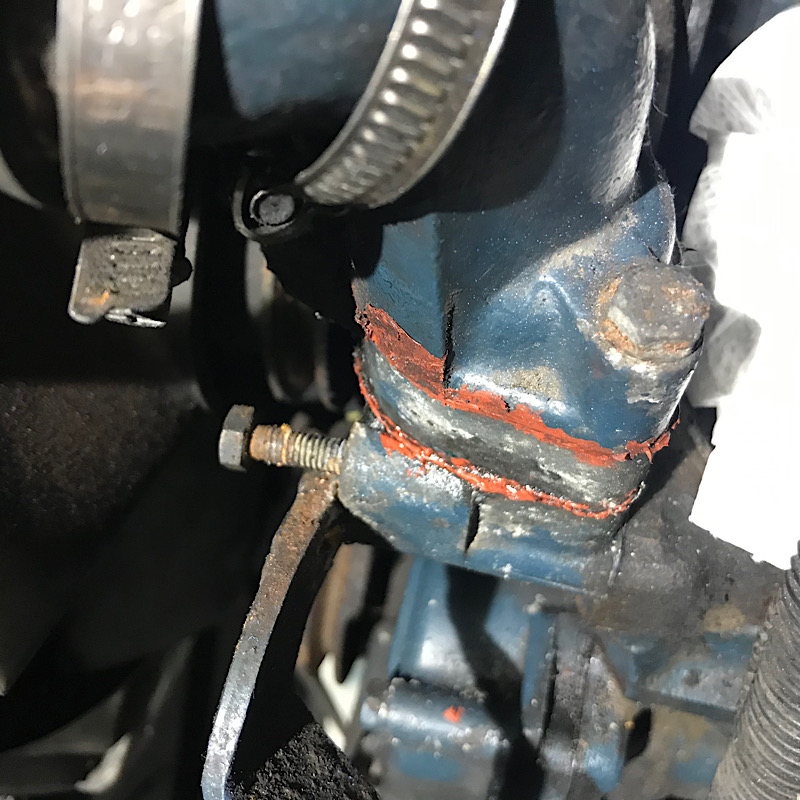

Also, da sich durch die längere Standdauer bereits abzeichnet, dass der „Kleine“ nässt, werde ich um die Demontage und Neumontage mittels passender Dichtungen dieser Bauteilgruppe nicht umhinkommen:
- 1204186D-191C-499C-83A0-D23ACF279B37.jpeg (213.32 KiB) 3958 mal betrachtet
- EBD67BC1-E7F9-478F-9F2E-6CC68701E2B3.jpeg (187.83 KiB) 3958 mal betrachtet
Da diese Dichtungen voraussichtlich zwar erhältlich, aber wahrscheinlich kostenintensiv sind, wäre ich über Vorschläge/Alternativen dankbar.
Re: Aixam 400 Kühlkreislauf
Verfasst: Sa 2. Okt 2021, 10:02
von rolf.g3
Da es Flach / Papierdichtungen sind, selber schneiden !
Das Papier ist im gut sortierten KFZ-Teile - Handel erhältnich oder hier:
https://www.amazon.de/Elring-414-204-Ab ... B08GYF9HVT
Dazu noch einen Satz Locheisen ( hab meine vom Flohmarkt, wichtige Größen 5;6;8;13 sowie eine Lochzange )
https://www.amazon.de/BGS-Locheisensatz ... B00OHRJ6WK
Die Hauptarbeit macht man aber mit einer guten, wirklich guten Schere ( ich bevorzuge die alten Kretzer
https://www.ebay-kleinanzeigen.de/s-anz ... 92-84-2488 ) und einem sehr scharfen Schnitzmesser
https://www.ebay-kleinanzeigen.de/s-anz ... 9-282-7978
Ich hab 2 wie das auf der gaaanz linken Seite
Dann etwas Motoröl auf die Bauteile streichen ( sehr sorgfältig ! ) und abstempeln.
Mit den Locheisen die Scraubendurchführunbgen ausstanzen und kleine Radien vorarbeiten. innenkanten mit dem Messer ziehen und aussenkanten mit der Schere schneiden.
Mit etwas Übung macht sic so eine Dichtung wie von allein für ein paar Pfennige. Ist kein Dichtungspapier vorhanden geht zur Not auch Tetrapack
gr
Re: Aixam 400 Kühlkreislauf
Verfasst: Sa 2. Okt 2021, 10:04
von rolf.g3
... ich hatte das doch auch schon fotofiert, das mit den Dichtungen ...
... als der M.Go damals ein halbes Jahr ... wegen dem Getriebe ...
Hmmm,...
gr
Re: Aixam 400 Kühlkreislauf
Verfasst: Sa 2. Okt 2021, 21:08
von Fichte
rolf.g3 hat geschrieben: ↑Sa 2. Okt 2021, 10:04
... ich hatte das doch auch schon fotofiert, das mit den Dichtungen ...
... als der M.Go damals ein halbes Jahr ... wegen dem Getriebe ...
Hmmm,...
gr
Ich such auch noch Deine Anleitung…. Irgendwo war diese…..
Und danke, Rolf, für das raussuchen der Links, genau das brauchte ich….
Re: Aixam 400 Kühlkreislauf
Verfasst: Sa 2. Okt 2021, 22:22
von rolf.g3
Hab jetzt, mit meiner Besten zusammen, eeeeeeeeewig gesucht um das zu finden
FRAGE: Wie macht man das UND bleibt dabei bei geistiger Gesundheit ???
Da isses:
viewtopic.php?f=14&t=5593
Da sieht man auch das Scnitzmesser, das eine ...
gr
Re: Aixam 400 Kühlkreislauf
Verfasst: So 3. Okt 2021, 16:45
von Fichte
danke, gleich weggepinnt….
Re: Aixam 400 Kühlkreislauf
Verfasst: Mo 4. Okt 2021, 10:54
von macbloke
Ansonsten: Flüssigdichtung geht auch, ist aber teurer. Tube für 8€.
Ich hab die sowieso für die Ölwanne von VW und für meinen 2-Takt Roller das Motorgehäuse, da nehm ich die auch für andere Fälle, lange halten tut die nicht, die härtet aus.
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 19:11
von Fichte
So, heute mal wieder einen Basteltag gehabt, zunächst den Kühler demontiert, einschließlich Trägerrahmen.

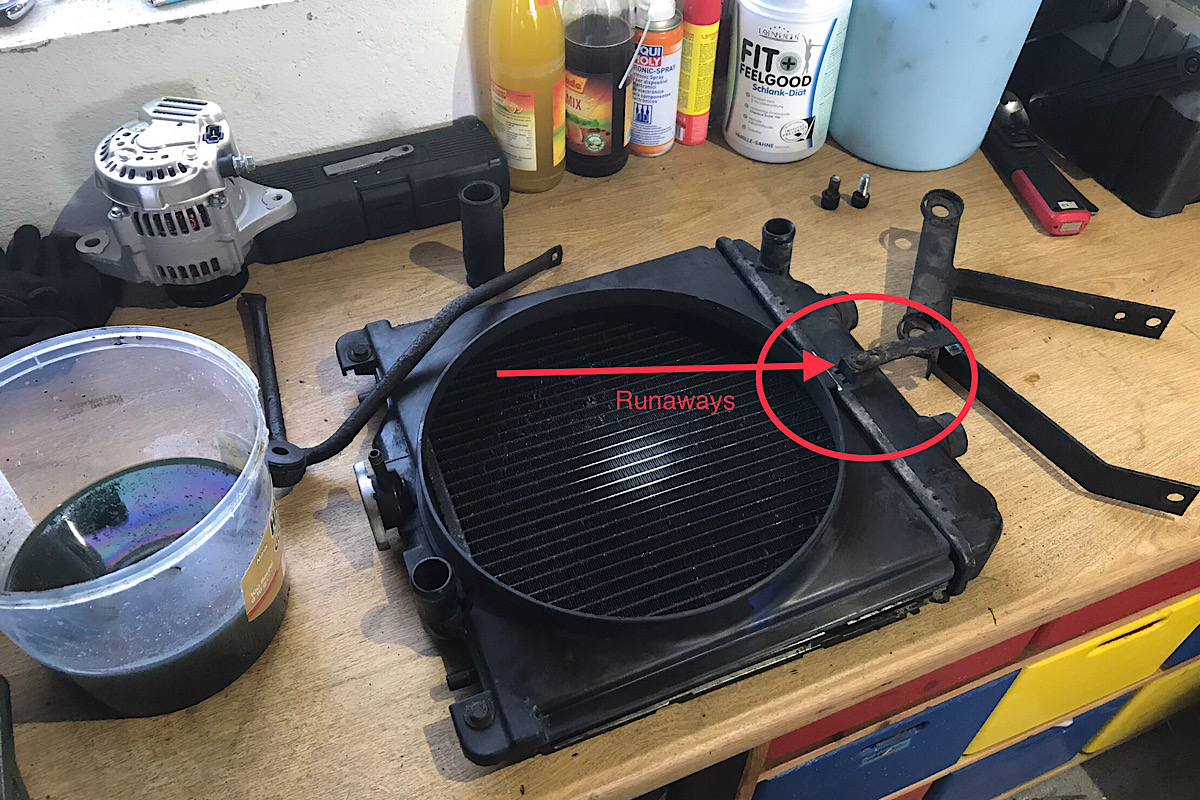

Zunächst oben den Bügel/die Halterung abschrauben, Kühlwasser abgelassen (Heizung aufdrehen, damit sich auch der kleine Heizkreislauf entleeren kann) und aufgefangen, sodann den unteren Rahmen (2 x 8er Inbus, 10er Schraube/Mutter) gelöst, Kühlrippen rausgenommen:
- B8BE3C99-63A4-4DA3-9544-E1C3CB742D43.jpeg (398.4 KiB) 3771 mal betrachtet

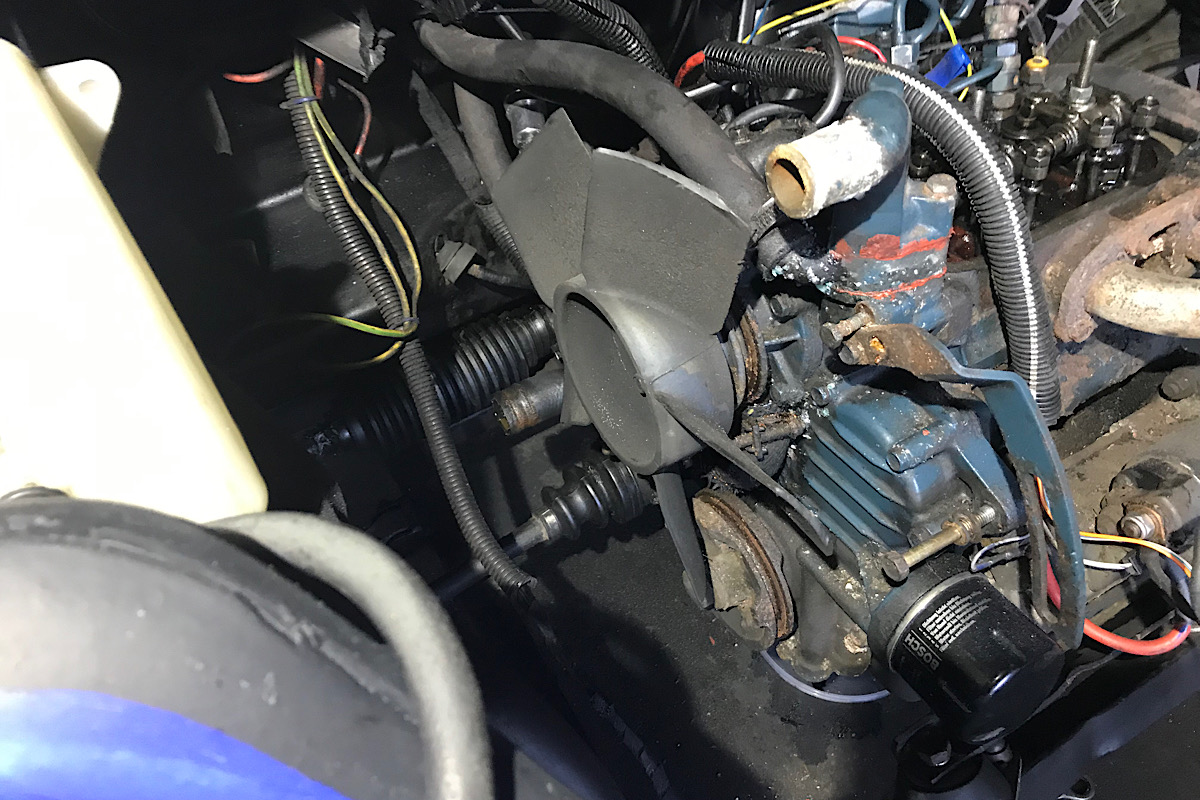

Für „Runaways“: Am unteren Rahmen die 10 er Mutter im Bereich Rahmen zu Kühler lösen, dann muss der Trägerrahmen nicht mit raus. So schaut es ohne Kühler aus:
- 40FC4DDB-082E-4338-BA96-E269724702CD.jpeg (324.69 KiB) 3771 mal betrachtet
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 19:15
von Fichte
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 19:20
von Fichte

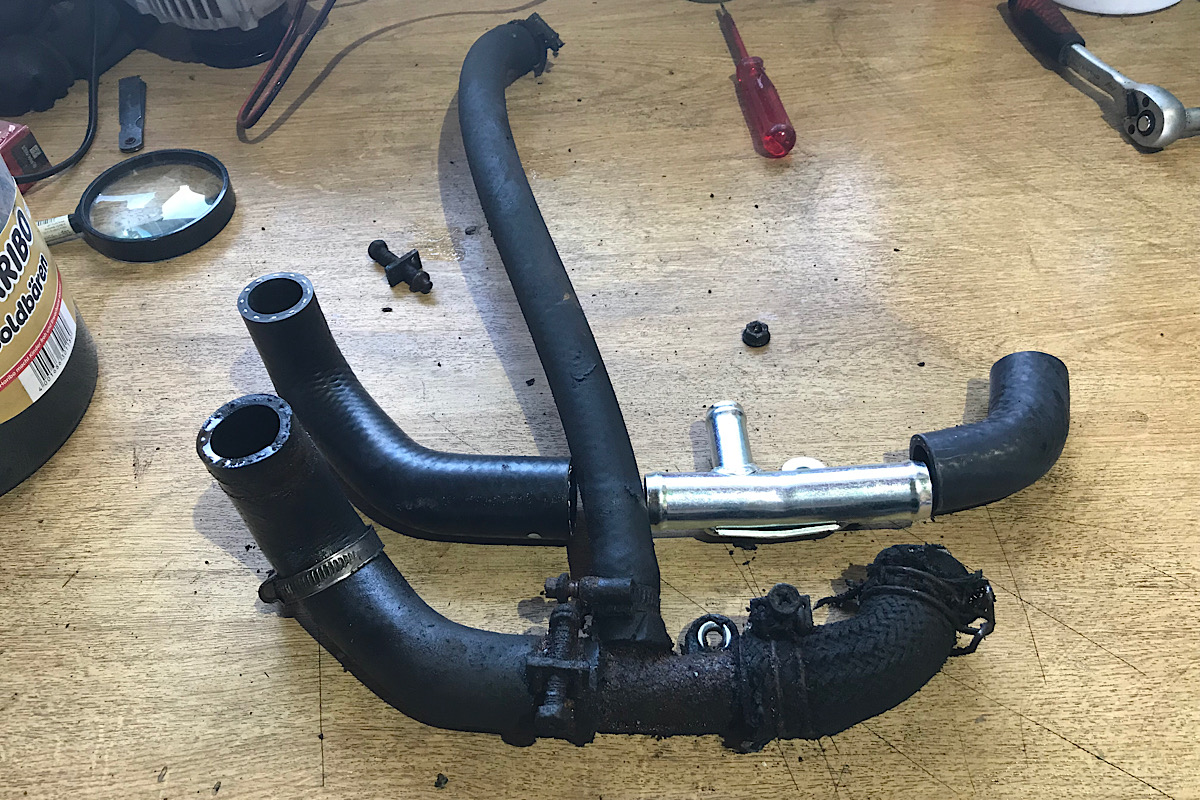

Sodann die untere Bauteilgruppe der Kühlschläuche mit dem Rohr entfernt, zum Vergleich neu zu alt:
- 6CA0F3AB-FCCE-4768-9FE1-7919C35B23BA.jpeg (420.23 KiB) 3770 mal betrachtet

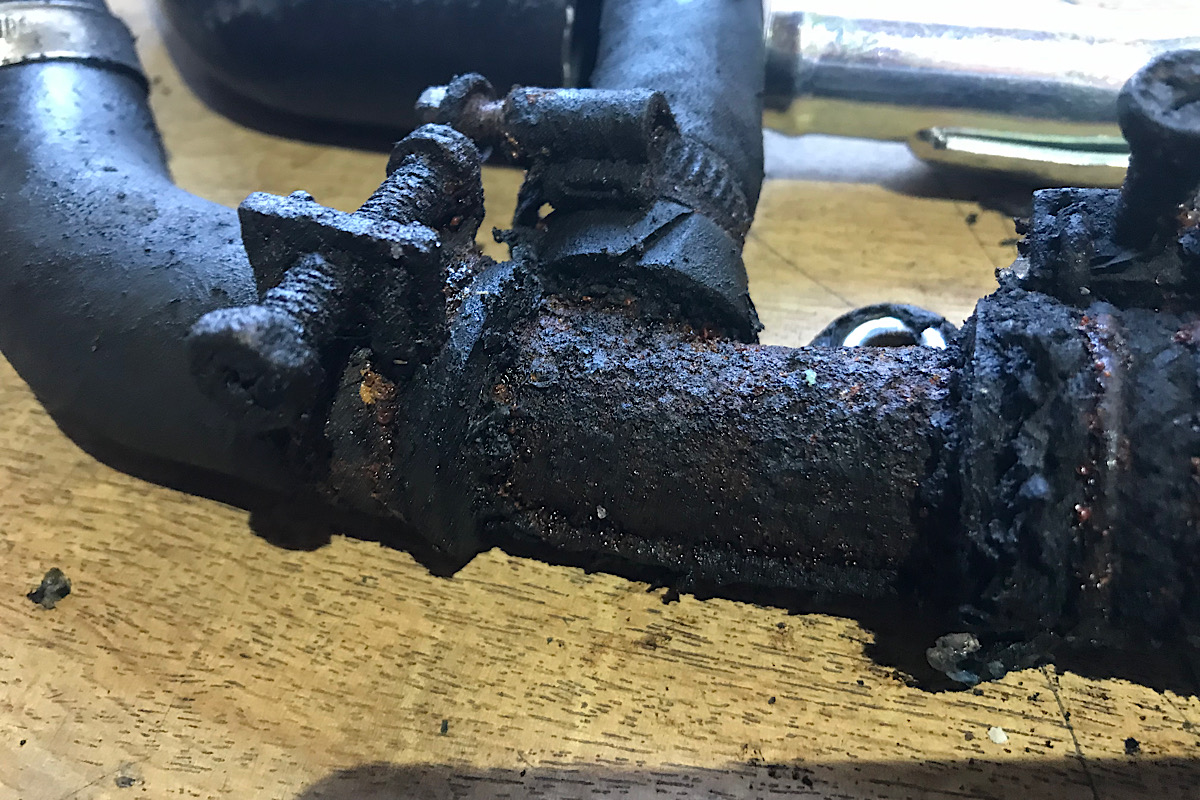

Hier, optisch das alte Verbindungsrohr:
- 49CF865E-FA6B-4C09-93D7-204B98A5B0BE.jpeg (369.49 KiB) 3770 mal betrachtet
Ersatzteile (wie oben ersichtlich) können hier nachvollzogen werden:
viewtopic.php?f=6&t=5002&start=20

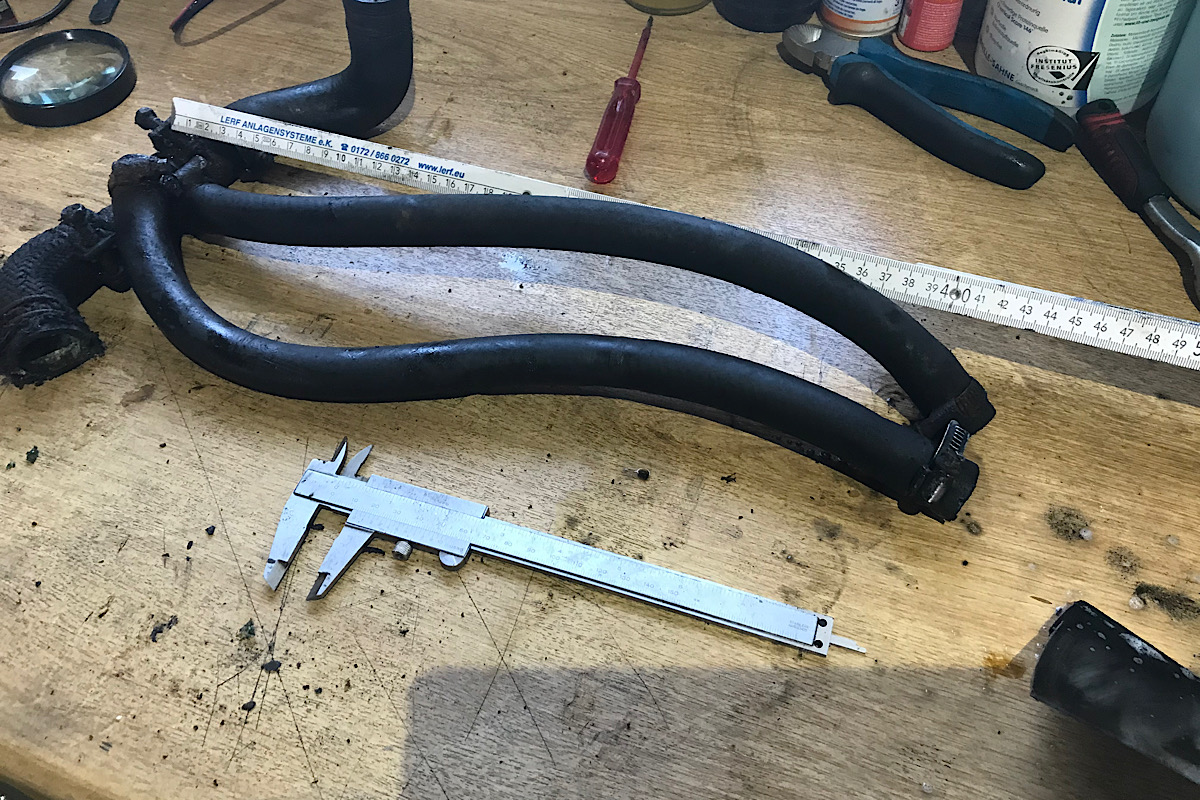

Zusätzlich noch die oberen Rohre/Verbindungsrohre des kleinen Kreislaufes entfernt, Maßangaben wie folgt bebildert (Innendurchmesser 16 mm):
- AD2D28D5-CD97-42BB-B3F7-94CC9DF45257.jpeg (430.24 KiB) 3770 mal betrachtet
Noch ein Lichtbild vom Motorraum:
- 0C09FCCE-21DA-4044-BF94-895DE5211C00.jpeg (334.08 KiB) 3770 mal betrachtet
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 19:25
von Fichte

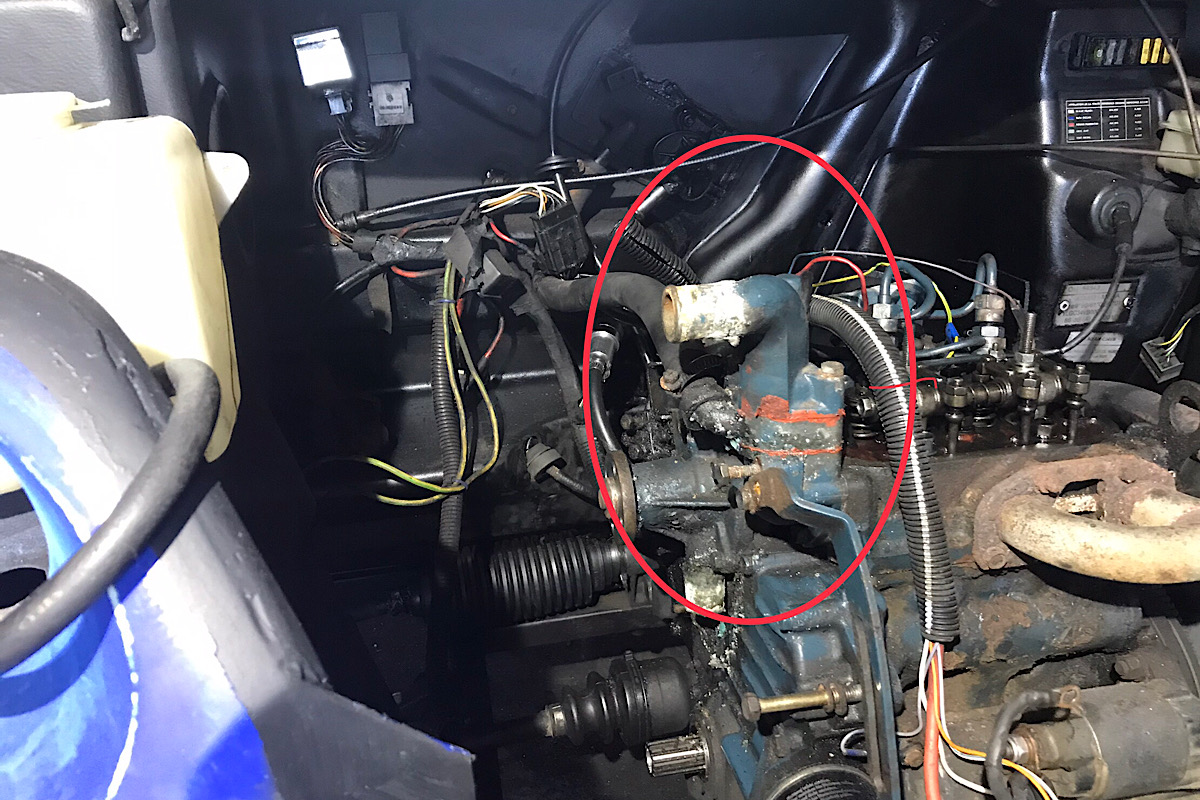

Ziel war diese Bauteilgruppe
- B299A401-0A34-4C00-83A8-CDB887C90516.jpeg (356.15 KiB) 3768 mal betrachtet

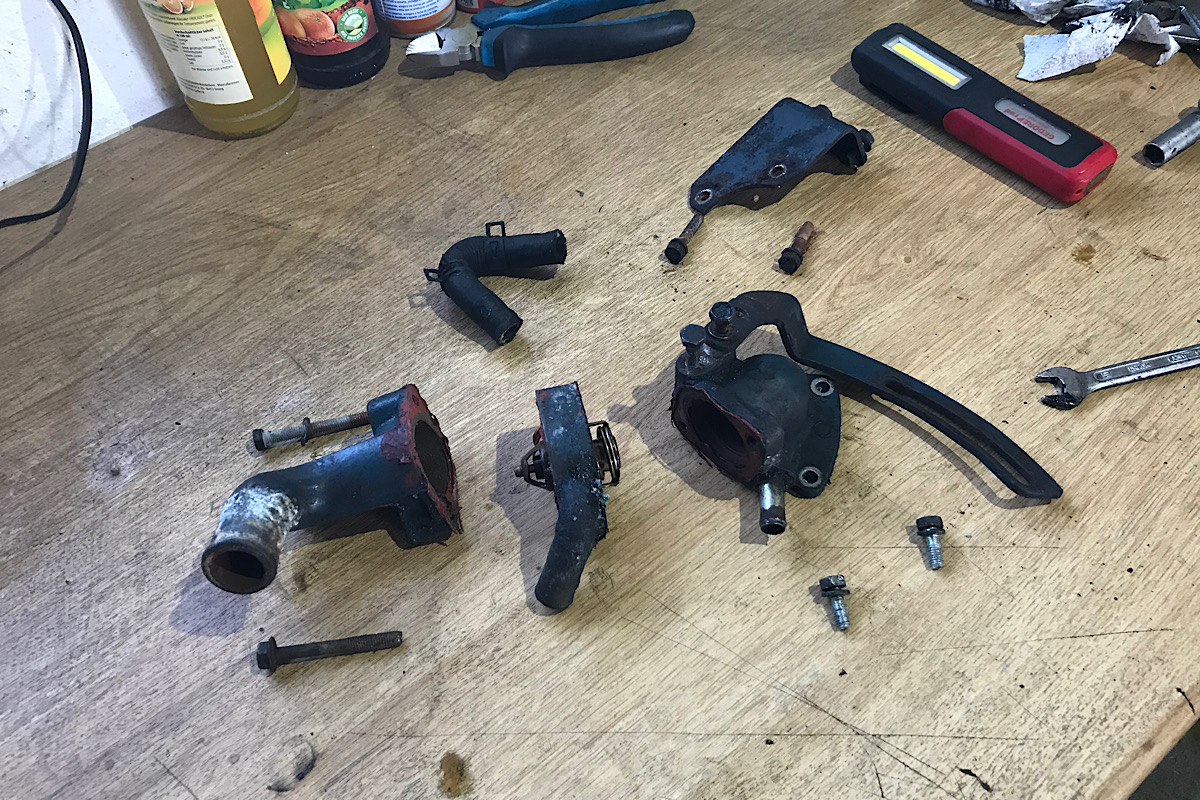

Dieselbe demontiert und in Einzelteilen vorliegend:
- 428DA775-7600-40B5-A633-39BAEE0887C6.jpeg (455.22 KiB) 3768 mal betrachtet

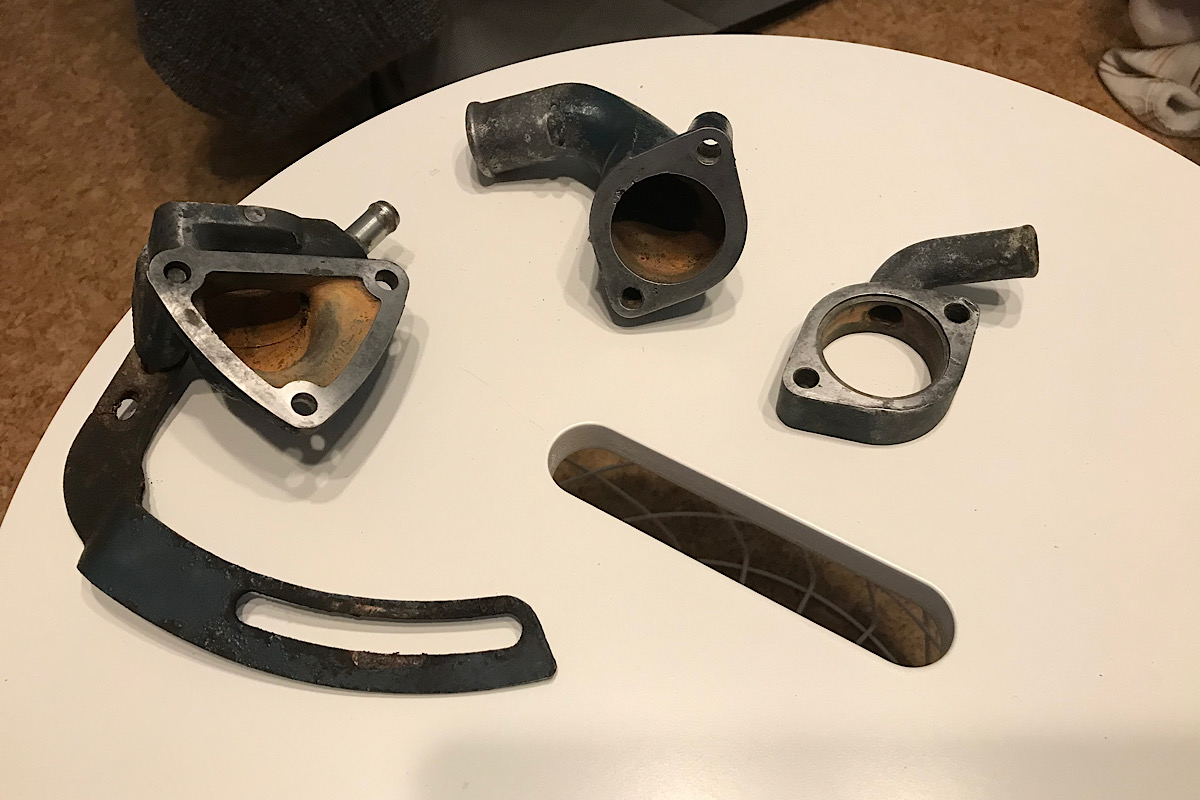

Letzten Endes habe ich alles gereinigt, die Flächen von der flüssigen Dichtung befreit und vorsichtig wieder „geplant“ bzw. mittels 600 er Schleifpapier gereinigt:
- 61F926B0-2974-47ED-8D2D-FB22EAD3C248.jpeg (197.82 KiB) 3768 mal betrachtet
Und jetzt? Jetzt steht noch das schneiden von papierenen Dichtungen an, wie zuvor von Rolf beschrieben….
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 19:38
von Fichte
Also, dankenswerterweise hat der Voreigentümer eine blecherne Dichtung vergessen/nicht ersetzt, so konnte ich die Umrisse nachfahren/nachzeichnen. Vom anderen habe ich mittels Olivenöl einen Stempelabdruck gemacht:
- 3DC96AAE-6715-467D-8DB4-9E879479A4F1.jpeg (294.09 KiB) 3755 mal betrachtet
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 20:07
von Fichte
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 21:52
von macbloke
Guter Job!
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 22:14
von rolf.g3
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 22:50
von rolf.g3
Die untere Scheibe/Riemenscheibe, die Du abgeschraubt hast, bitte untersuche diese. Es scheint, sie trägt eine Marke ( Körnerpunkt) und sie besitzt Ausgleichsgewichte ( Wuchtgewichte ) was darauf schließen läßt, das die Scheibe in einer bestimmten Position angebracht werden muss ( Gegenmarke )
Das ist wichtig für das Einstellen der ESP und des OT
gr
Re: Aixam 400 Kühlkreislauf
Verfasst: So 31. Okt 2021, 23:00
von Fichte
rolf.g3 hat geschrieben: ↑So 31. Okt 2021, 22:50
Die untere Scheibe/Riemenscheibe, die Du abgeschraubt hast, bitte untersuche diese. Es scheint, sie trägt eine Marke ( Körnerpunkt) und sie besitzt Ausgleichsgewichte ( Wuchtgewichte ) was darauf schließen läßt, das die Scheibe in einer bestimmten Position angebracht werden muss ( Gegenmarke )
Das ist wichtig für das Einstellen der ESP und des OT
gr
Danke Dir, habe ich mir auch schon gedacht und zeitgleich markiert….
Habe aber keine Markierungen gefunden, dennoch mache ich auch so viele Lichtbilder, um mich später daran erinnern zu können…
Ich schaue in der Betriebsanleitung auch noch mal nach….
Re: Aixam 400 Kühlkreislauf
Verfasst: Mo 1. Nov 2021, 10:14
von Fichte

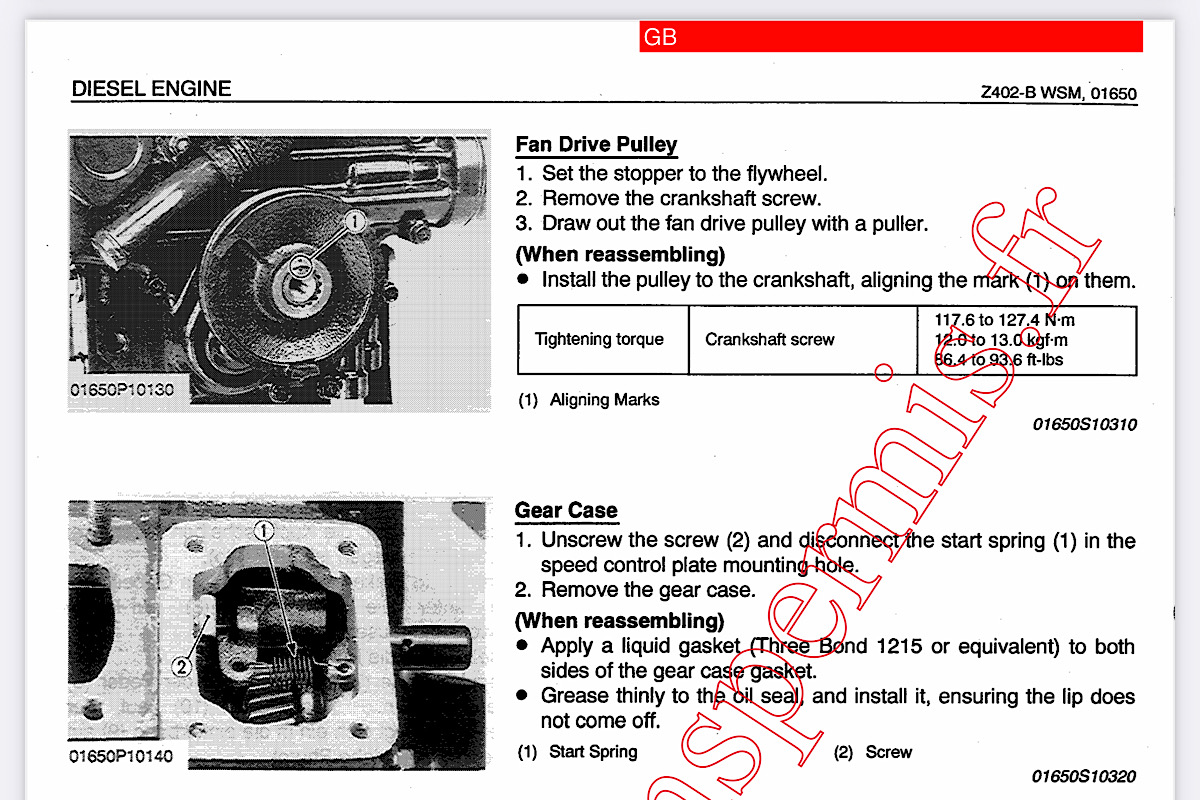

Also, Rolf, danke für Deine Achtsamkeit, sind Markierungen vorhanden:
- BA99953B-3CA3-4972-BE76-41367708D315.jpeg (328.89 KiB) 3699 mal betrachtet
Re: Aixam 400 Kühlkreislauf
Verfasst: So 21. Nov 2021, 18:39
von Fichte

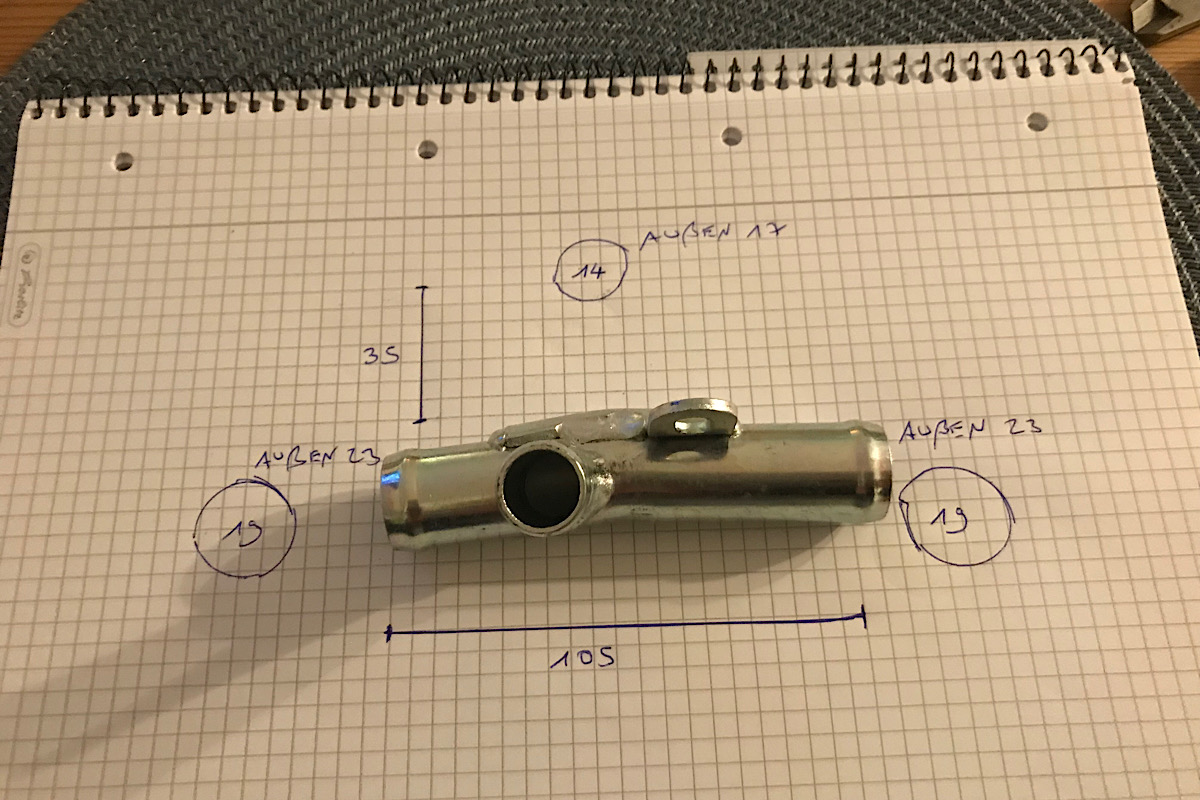

Hier und noch ergänzend ein Lichtbild mit Bemaßung der „teuren“ Bauteilgruppe im Kühlkreislauf:
- 9FF831DF-A30A-41C6-85CD-6AB89B249770.jpeg (281.6 KiB) 3522 mal betrachtet
Re: Aixam 400 Kühlkreislauf
Verfasst: So 21. Nov 2021, 19:23
von Fichte

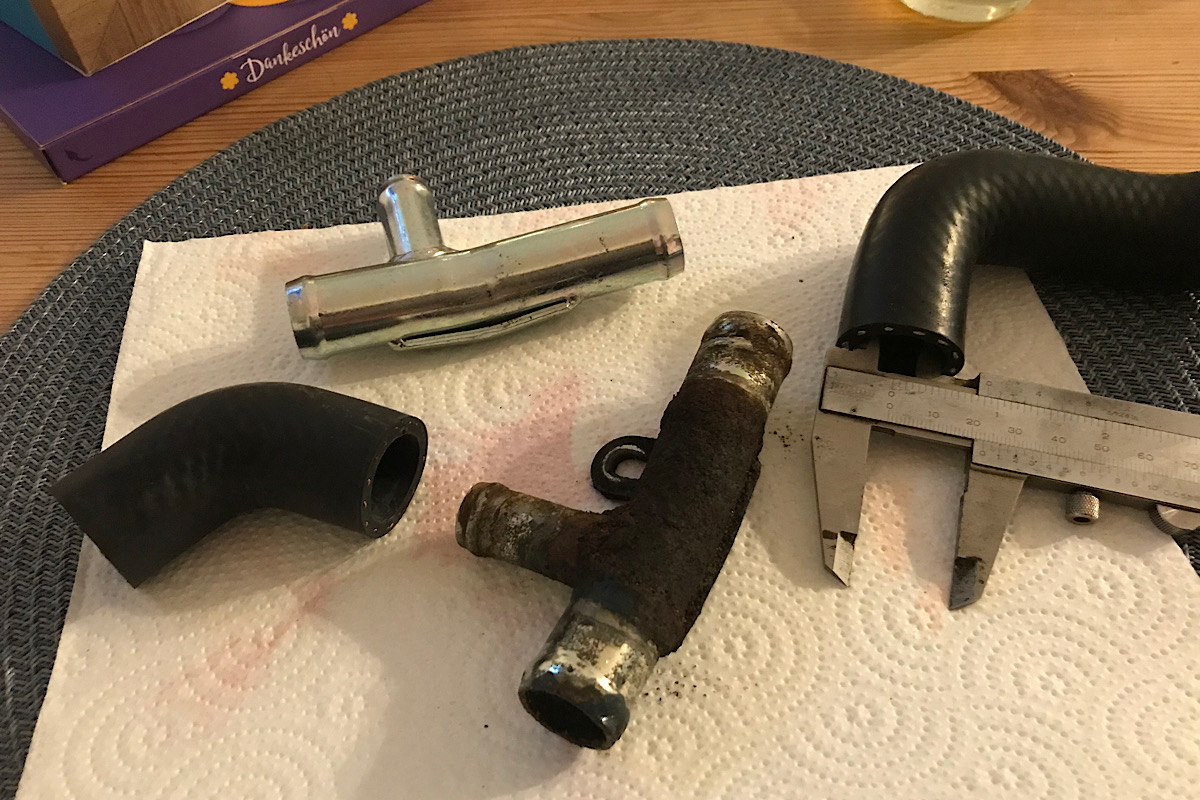

Ergänzend noch ein Lichtbild vom alten und neuen Bauteil, beide in der Bemaßung identisch und der Anschlußschlauch hat einen Innendurchmesser von 23 mm:
- ACD72F2A-5860-4E0C-9DFC-7AC34EA8E03D.jpeg (315.82 KiB) 3518 mal betrachtet

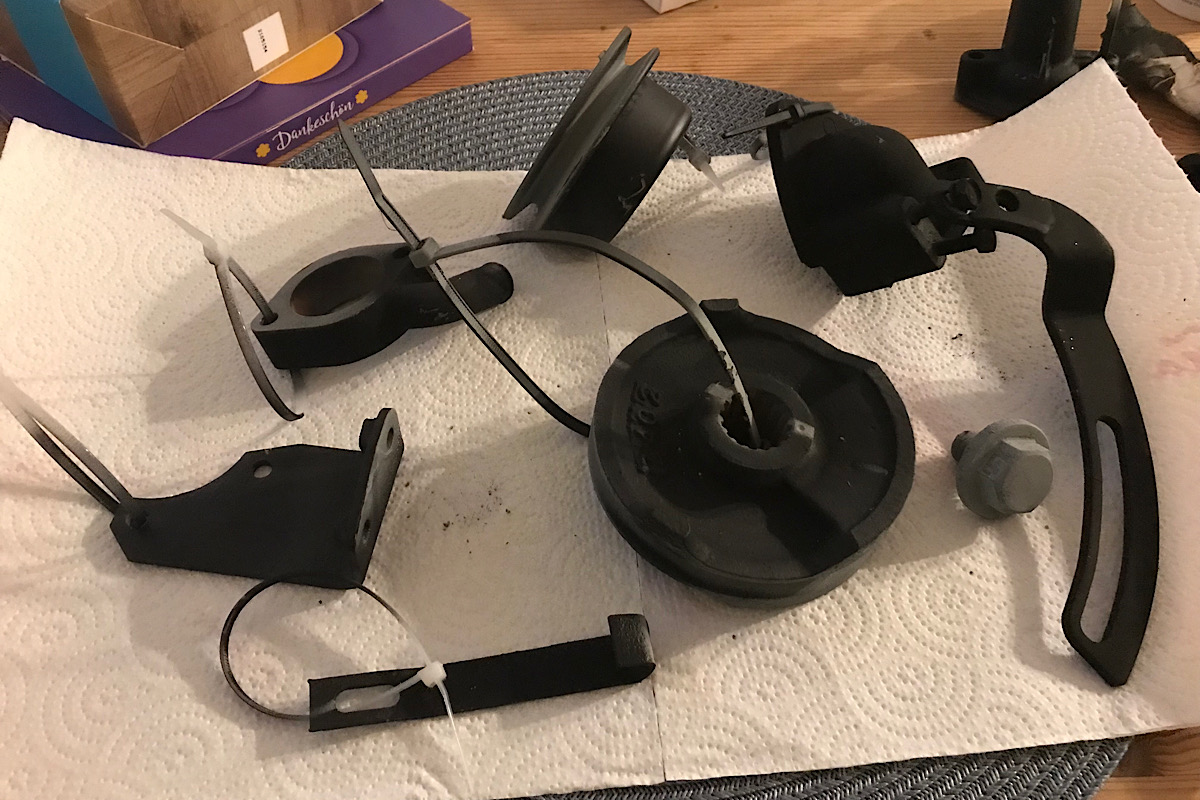

Und noch ein Lichtbild der „veredelten“ Bauteile (Zinkspray als Grundierung, Lack als Auftrag):
- F4F3C6AA-1CC1-400D-9141-B9418A9AD8E0.jpeg (296.55 KiB) 3518 mal betrachtet
